Kit Camping car 300Wc - 12V - configurable
zoom_out_map
chevron_left chevron_right

Kit Camping car 300Wc - 12V - configurable

Kit solaire autonome pour les camping-cars ou n'importe quel véhicule, où il est juste nécessaire de recharger des batteries.

- 1X Panneau solaire : 300Wc
- câble solaire 2X4mm² 5m
- câble batterie 2X4mm² 2m
- MC4 sertis sur le câble
- Régulateur de charge Tracer A 20A
- Fixations : Colle de montage, 4 coins de fixations et 2 fixations latérales





393,38 €
TTC
100% secure payments

Description

" Rechargez les batteries de votre camping-car, caravane, bateau..."



kit de 300Wc complet pour camping-car avec panneau solaire monocristallin.
Le câblage panneau et batterie est en 4mm² double isolation de façon a garantir une charge sans aucunes pertes.
Chargement de la batterie en 3 étapes assurant une charge extrêmement propre de celle-ci.


COMPOSITION





Panneau solaire JNL Solar 300 Wc Monocristallin Full black



JNL Solar se consacre au développement, à l'exploitation, à la maintenance de centrales solaires, à la fabrication d'anneaux R&D et à la fabrication de modules solaires, de cellules solaires.
Il a équipé une ligne de production automatique professionnelle de pointe et possède une technique et un artisanat de pointe.
JNL Solar a participé à des plans d'investissement nationaux et internationaux dans le domaine de l'énergie, tels que les Etats-Unis, l'Allemagne, la France, l'Espagne, le Japon, l'Inde, l'Afrique du Sud, la Corée du Sud, le Canada, etc. et toutes les centrales électriques ont du succès sur le réseau et les puits de production.





Caractéristiques



Puissance de crête (Pmax) 300
Efficacité du module 18,33%
Max. Tension d'alimentation Vmp (V) 33,54
Max. Amplificateur de courant de puissance (A) 8,95
Tension à vide Voc (V) 39,53
Courant de court-circuit Isc (A) 9,6
Tolérance de puissance -0, +10W
Tension maximale du système (V) DC 1000V
Nombre de diodes de dérivation 3
Courant de fusible grillé 15A
STC : Irradiance 1000W/m², Température de cellule 25°C, Masse d'air AM1.5 Tolérance de mesure : +-3%
Dégradation potentiellement induite (PID) libre, IEC61215, IEC61730, charge de neige accrue jusqu'à 5400Pa.
Dimensions [mm] 1650x992x35
Poids (kg] 18,5
Type de cellules solaires 156,75mm x 156,75mm (5BB)
Boîte de jonction IP67
Chargement mécanique 5400Pa
Cadre Aluminium anodisé noir
Câbles 4mm2, 1000mm
Connecteur MC4 ou compatible
Verre 3,2mm
Température de fonctionnement -40°C - 85°C
Température nominale de la cellule de mesure 47 +/- 2°C

Régulateur Solaire MPPT 20A SRNE



La nouvelle gamme de régulateurs solaires SRNE propose une efficacité optimale de suivi MPPT de 99.9% ainsi qu'une efficacité de charge de 15 à 20% supérieure à un PWM.

Avec la technologie avancée de suivi à double pic ou multipériode, lorsque le panneau solaire est ombré ou une partie du panneau, entraînant plusieurs pics sur la courbe I-V, le contrôleur est toujours capable de suivre avec précision le point d'alimentation maximum.



Caractéristiques



Modèle ML2420
Tension du système 12V/24V auto
Perte à vide 0.7W à 1.2W
Voltage de batterie 9 à 35
Tension d'entrée solaire maximale 100V (25°C), 90V (-25°C)
Plage de tension maximale du point de puissance Tension de la batterie + 2V à 75V
Courant de charge nominale 20A
Courant de charge nominal 20A
Capacité de charge capacitive maximale 10 000uF
Puissance d'entrée maximale du système photovoltaïque 260W / 12V
520W / 24V
Efficacité de conversion ≤ 98%
Efficacité du traitement MPPT > 99%

Câblages et connectiques



câble solaire

Le kit est équipé de câble spécial solaire double isolation de 4mm². Cette section importante garanti que celui-ci ne chauffe pas même en cas de grosse production, on est ainsi certain d'avoir une charge optimale de la batterie en minimisant les pertes au maximum.

• 5 m de câble avec les connectiques mc4 serties sur le câble sont prévus pour relier le panneau au régulateur de charge. Les connectiques MC4 garantissent une connexion parfaitement étanche entre le panneau et le câble, et permettent aussi de pouvoir retirer celui-ci très facilement

• 2m de câble batterie avec cosse batterie sertie sont aussi prévus.











Pour connecter vos panneaux en parallèle

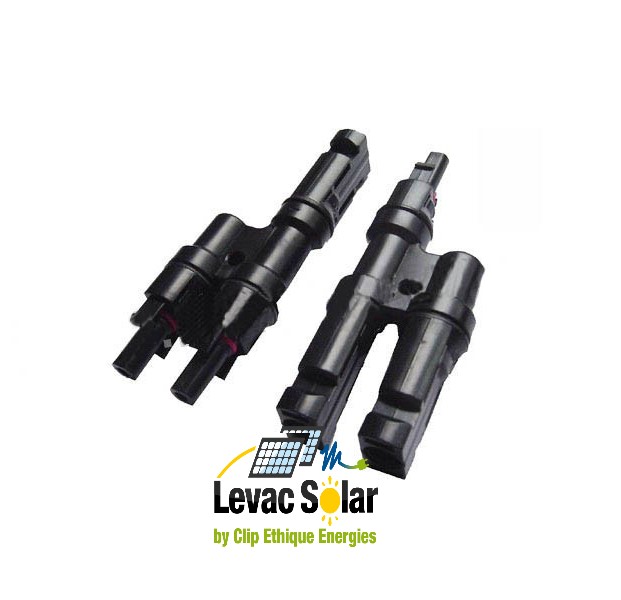

Connecteur MC4 double mâle + femelle






Fixations pour véhicule



Le kit est livré complet, le montage se limite à la fixation du panneau sur le véhicule ainsi qu'au câblage du régulateur de charge

Colle de montage



4 coins de fixations pour installer un panneau solaire sur le toit d'un camping car, ainsi que 2 fixations latérales.



Les coins se collent sur le toit du camping-car avec la colle fournie et le panneau est vissé sur ceux-ci.



Le panneau est surélevé de quelques centimètres, ce qui permet une bonne ventilation de celui-ci et minimiser au maximum les pertes dues aux températures élevées.




Option



Affichage Digital MT50 Pour Contrôleurs EpSolar LS, BN Et Série A


Affichage digital rétro-éclairé vous permettant d'avoir les informations précises quand aux tensions panneaux/batteries.
Compatible avec les contrôleurs EpSolar PWM LS1024B, LS2024B et LS3024B et les MPPT Tracer 1215BN, 2215BN et 3215BN ainsi que les MPPT Tracer1210A,  Tracer2210A, Tracer3210A,  Tracer4210A.



Caractéristiques



  • Affichage digital rétro-éclairé vous permettant d'avoir les informations précises : tensions panneaux / batteries, status et paramètres du régulateur, messages d'erreur...
  • Compatible avec toute la gamme de régulateur PWM Epsolar LS et la gamme MPPT Epsolar Tracer BN .
  • Affichage sous forme SOC (state on charge)
  • Affichage des tensions et intensités à toutes les bornes du régulateur.
  • Permet de sélectionner le type de batterie et indique son état de charge.
  • Câble de 2m fourni pour le connecter au régulateur.
  • Choix des différents modes de contrôle de la sortie 12/24V : Manuel ON/OFF, Lumière ON / OFF,  ON Lumière + Timer,  Horaire seul
  • Modification possible de toutes les tensions de charge
  • Monitoring en temps réel de toute l'installation
  • Poids : 190 grammes
  • Dimensions : 114mm x 114mm

Fiche technique

1507-753
20.90 kg
Fiche technique
Nombre de panneaux
1 panneau
Puissance onduleur
- de 1000VA
Réinjection réseau
Sans réinjection
Stockage batterie
Sans stockage
