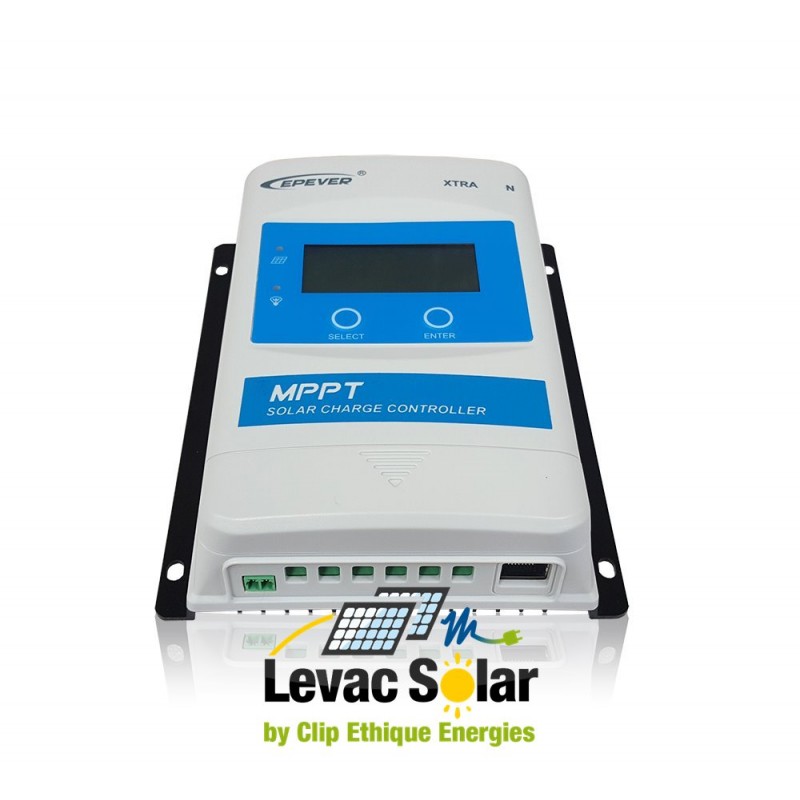

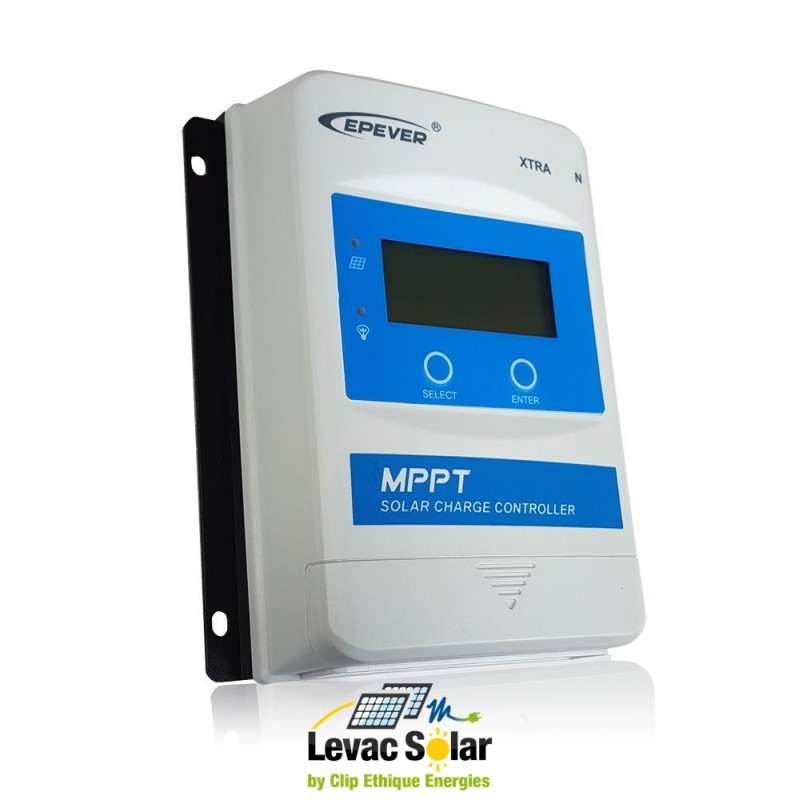

MPPT Epever Série XTRA-N - 30A
Régulateur de charge 30A. Jusque 100V DC en entrée.
Profitez d'une charge batterie de qualité et d'un rendement optimisé grâce à la technologie MPPT.
Ecran LCD intégré pour un suivi et une programmation de l'installation.
Les régulateurs solaires MPPT, plus efficaces que les PWM, vont optimiser la tension des panneaux solaires pour maximiser la puissance obtenue.
QUELQUES PIECES DISPONIBLES ! MERCI DE NOUS CONTACTER AVANT COMMANDE
Paiements 100% sécurisés
Expédition sous 10 à 20 jours sur produits en stocks
Commande préparée et mise en expédition sous 10 à 20 jours sous réserve des produits en stocks
Paiement sécurisé
Les moyens de paiement proposés sont tous totalement sécurisés
Service Client
Pour toutes questions techniques, merci de nous contacter par mail à contact@levac-solar.com
Environnement & Recyclage
Ce régulateur, indispensable dans une installation solaire autonome, est un boitier électronique qui relie vos panneaux solaires à votre batterie. Il optimise le rendement de votre installation et protège les batteries pendant leur processus de charge pour augmenter leur durée de vie. Idéal pour les applications nomades (bateau, camping-car,..)
Il convient parfaitement à toutes les technologies de panneaux solaires courants et est idéal pour les systèmes solaires avec des tensions de panneaux solaires plus élevées que celle de la batterie. Le {linkpopup id='mppt'} 10 A est adapté pour l’utilisation avec des panneaux solaires normalement prévus pour les installations couplées au réseau.
Ces régulateurs adoptent la dernière technologie mppt (Maximum Power Point Tracking) et un algorithme perfectionné de tracking pour disposer de la puissance utile maximale du panneau solaire.
Par rapport aux régulateurs pwm, les mppt augmentent le rendement de charge jusqu’à 30% et permettent de réduire les besoins en puissance photovoltaïque. La possibilité de diminuer la tension de plusieurs panneaux en même temps pour recharger plusieurs batteries ayant une tension plus faible, augmente fortement la flexibilité dans la conception du système.
Caractéristiques du produit
- Ecran LCD intégré
- Technologie mppt : Recherche du point de puissance maximale pour un rendement optimal.
- Tracking efficace, jusqu'a 99,5%
- Efficacité de conversion maximal : 98%
- Entièrement programmable via un logiciel sur PC ou via le MT50
- Régulation de tension et de courant
- Compensation de température
- Jusque'à 100VDC en entrée
- Conforme aux normes européennes (CE)
- Refroidissement par convection naturelle
1.jpg)
Tracer Serie : 4 modèles de régulateurs
Ce régulateur est disponible en 4 versions pour s'adapter au mieux à votre installation.
> le modèle XTRA 1210N - capacité batterie de 10 ampères.
Il peut accueillir jusqu'à 260 watts de panneaux solaires *
> le modèle XTRA 2210N - capacité batterie de 20 ampères.
Il peut accueillir jusqu'à 520 watts de panneaux solaires *
> le modèle XTRA 3210N - capacité batterie de 30 ampères.
Il peut accueillir jusqu'à 780 watts de panneaux solaires *
> le modèle XTRA 4210N - capacité batterie de 40 ampères.
Il peut accueillir jusqu'à 1040 watts de panneaux solaires *
Caractéristiques techniques
| Modèle | XTRA 1210N | XTRA 2210N | XTRA 3210N | XTRA 4210N |
| Tension nominale du système | 12V/24V | |||
| Courant nominale de la batterie | 10A | 20A | 30A | 40A |
| Courant nominale de la charge | 10A | 20A | 30A | 40A |
| Tension max. de la batterie | 32V | |||
| Tension d'entrée solaire max. | 100V | |||
| Puissance d'entrée photovoltaïque max. |
12V 130W 24V 260W |
12V 260W 24V 520W |
12V 390W 24V 780W |
12V 520W 24V 1040W |
| Tension d'égalisation en charge |
B. étanche: 14.6V, B. liquide: 14.8V |
|||
| Tension Boost en charge |
B. Gel: 14.2V, b. étanche: 14.6V, b. liquide: 14.8V |
|||
| Tension Float en charge |
13.8V |
|||
| Autoconsommation | ≤20mA(12V) ≤16mA(24V) | |||
| Compensation de température | -3mV/°C/2V | |||
| Température de fonctionnement | -25°C à 45°C | |||
| Température de stockage | -35°C à 80°C | |||
| Dimensions | 172 x 139 x 44mm | 220x154x52mm | 228x164x55mm | 252x180x63mm |
| Poids | 0,6 kg |
1,1 kg | 1,2 kg | 1,9 kg |
Charge théorique d'une batterie au plomb
La charge théorique d'une batterie au plomb s'effectue en 3 phases :
- Phase 1 : Le courant est limité à un taux d'environ 1/5 de la capacité nominale. La tension augmente petit à petit jusqu'à atteindre son seuil maximum régulé à 2,35V/éléments.
- Phase 2 : La tension de charge est régulée à 2,35V/éléments, le courant de charge diminue alors jusqu'à devenir inférieure à C/100. La batterie est chargée à l'issue de cette phase
- Phase 3 : Une fois la batterie chargée, on passe en mode charge d'entretien (Floating) pour la maintenir à 100% de charge. La tension alors appliquée à la batterie sera autour de 2,26V/éléments
Exemple de raccordement d'une installation
Téléchargement du logiciel
Un logiciel (PC) est disponible en téléchargement pour la programmation avancée et l'analyse des données liées charge et à la production solaire.
Veuillez télécharger la dernière version du logiciel de gestion du régulateur
Fiche technique
- MPPT/PWM
- MPPT
- Puissance de charge
- 30A
- Tension d'entrée solaire max.
- 100 V
- Voltage
- 12V / 24V
