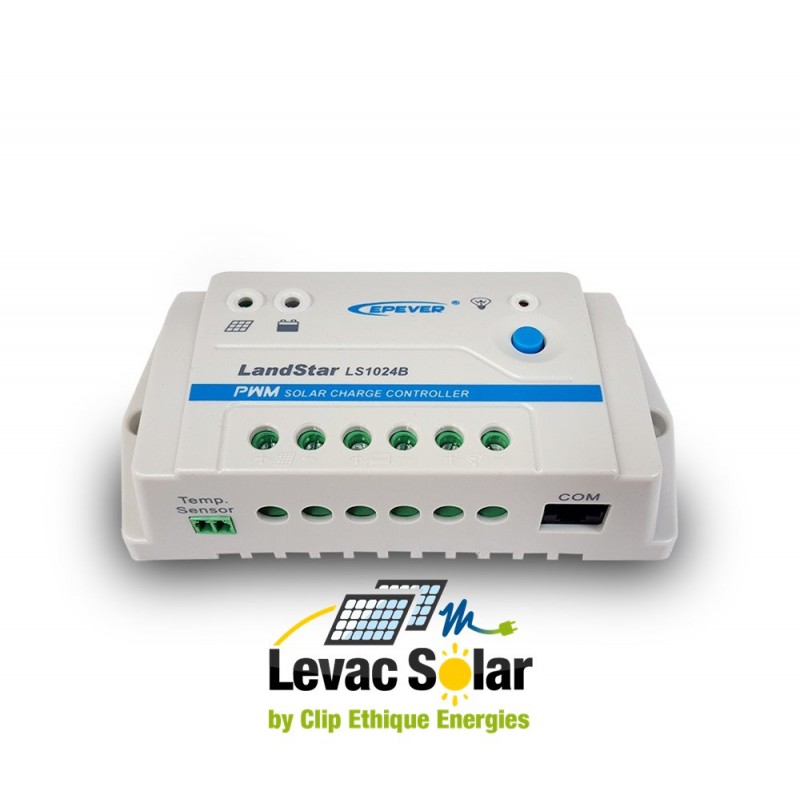

EPEVER LS1024 LANDSTAR PWM 12V / 24V - 10A

Régulateur de charge de 10A
Adopte un dissipateur de chaleur en aluminium qui permet une grande fiabilité dans des environnements à haute température.

Les régulateurs solaires PWM protègent vos batteries de la décharges et la surcharge, veillant ainsi à optimiser leur durée de vie.

Epever

24,88 €
TTC
100% secure payments

Description

EPEVER LS1024 LANDSTAR PWM 12V / 24V - 10A



> le modèle 10A (LS1024B) peut accueillir jusqu'à 250 watts de panneaux solaires


• Capacité : 10, 20 ou 30 ampères.
• Tension : 12v ou 24V
• Compensation de la température
• Garantie 2 ans.
• Technologie : pwm.
• Entièrement programmable si utilisé avec son affichage

Toutes les tensions de charge peuvent être modifiées entre 9 et 17V (X2 pour 24V), tension de déconnexion également.
Programmation de la sortie consommateur selon un mode jour/nuit ou un mode horaire.


*dans un système 24V


De nombreuses applications



Convient pour de nombreuses applications : système solaire pour habitation, système d'éclairage solaire, système solaire de surveillance, système solaire pour bateau ou camping-car.


Caractéristiques



  • Configuration de tension de système: 12V/24V automatique
  • Haute efficacité de charge {linkpopup id='pwm'} avec compensation de température
  • 2 LED qui indiquent le statut de charge et le statut de la batterie
  • Interface de sonde de température extérieure
  • Bus de communication {linkpopup id='rs485'}
  • Affichage externe optionnel pour un contrôle précis de l'appareil
  • Fonction de mise à jour du logiciel

Protections électroniques



  • Court circuit PV
  • Surcharge
  • Court circuit de charge
  • Inversion de polarité PV
  • Décharge
  • Inversion de polarité des batteries
  • Surchauffe

Données techniques



Modèle LS1024B LS2024B LS3024B
Tension nominale du système 12/24VDC12/24VDC
Courant nominal de la batterie 10A

20A

30A

Tension maximale d'entrée PV 50V
Autocosommation 8.4mA(12V)?7.8mA(24V)
Compensation de température -3mV/?/2V?25? ref?
Egalisation de la tension de charge Scellé: 14.6V,  ouverte: 14.8V,  Utilisateur: 9~17V
Augmentation de la tension de charge Gel: 14.2V,  Scellé: 14.6V,  ouverte: 14.8V, Utilisateur: 9~17V
Tension de charge floating Gel /Scellé /ouverte: 13.8V,  Utilisateur: 9~17V
Tension de reconnexion Gel /Scellé /ouverte: 12.6V,  Utilisateur: 9~17V
tension de déconnection Gel /Scellé /ouverte: 11.1V, Utilisateur: 9~17V
Dimensions 138.6x69.3x37mm 159.6x81.4x47.8mm 200.6x101.3x57mm
Trous de montage 126mm 147x50mm 190x70mm
Terminal 4mm2 10mm2 10mm2
Poids 0.13kg 0.3kg 0.5kg
Temperature de fonctionnement -35?~+55?
Temperature de stockage -35?~+80?
Humidité ?95% (NC)
Norme IP30




Téléchargement



Veuillez télécharger la dernière version du logiciel de gestion du régulateur


Charge théorique d'une batterie au plomb



graphique fonctionnement batterie plomb



La charge théorique d'une batterie au plomb s'effectue en 3 phases :

Phase 1 : Le courant est limité à un taux d'environ 1/5 de la capacité nominale. La tension augmente petit à petit jusqu'à atteindre son seuil maximum régulé à 2,35V/éléments.

Phase 2 : : La tension de charge est régulée à 2,35V/éléments, le courant de charge diminue alors jusqu'à devenir inférieure à C/100. La batterie est chargée à l'issue de cette phase

Phase 3 :Une fois la batterie chargée, on passe en mode charge d'entretien (Floating) pour la maintenir à 100% de charge. La tension alors appliquée à la batterie sera autour de 2,26V/éléments


Accessoire conseillé



Plus de fonctions avec l'affichage MT50



> Choix des différents modes de contrôle de la sortie 12/24V :

- Manuel ON/OFF,
- Lumière ON / OFF,
-ON Lumière + Timer,
Horaire seul

> Sélection du type et de la capacité de la batterie

> Modification possible de toutes les tensions de charge

> Monitoring en temps réel de toute l'installation


Fiche technique

16175-399
0.13 kg
Fiche technique
MPPT/PWM
PWM
Puissance de charge
10A
Tension d'entrée solaire max.
50 V
Voltage
12V / 24V
