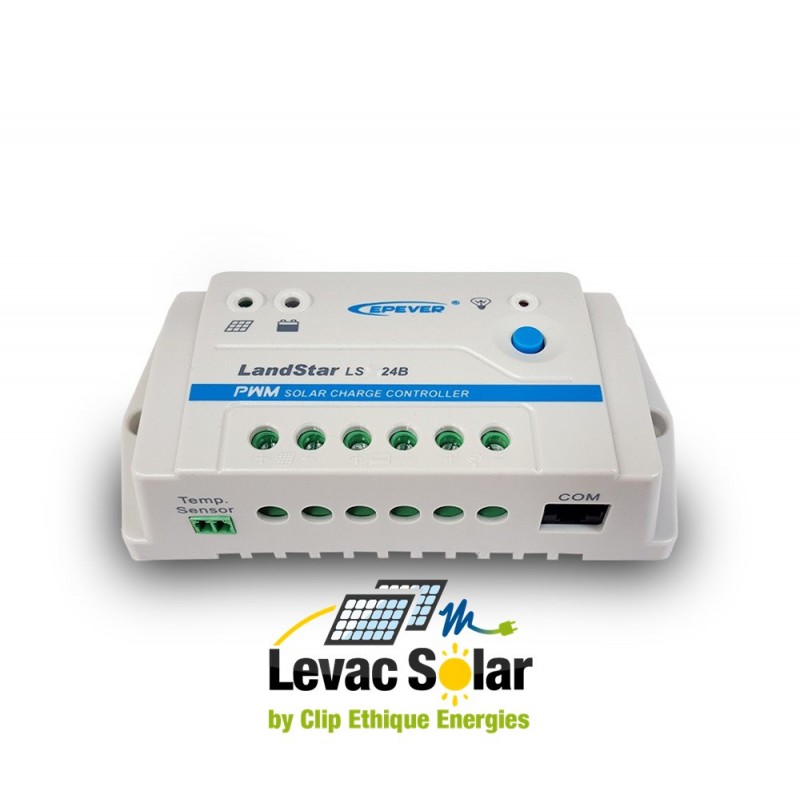

EPEVER LS3024 LANDSTAR PWM 12V / 24V - 30A
zoom_out_map
chevron_left chevron_right

EPEVER LS3024 LANDSTAR PWM 12V / 24V - 30A

Régulateur de charge de 30A.
Adopte un dissipateur de chaleur en aluminium qui permet une grande fiabilité dans des environnements à haute température.

Les régulateurs solaires PWM protègent vos batteries de la décharges et la surcharge, veillant ainsi à optimiser leur durée de vie.

Epever

66,56 €
TTC
100% secure payments

Description

EPEVER LS3024 LANDSTAR PWM 12V / 24V - 30A



 > le modèle 30A (LS3024B) peut accueillir jusqu'à 750 watts de panneaux solaires *


- Capacité : 30 ampères.
- Tension : 12v ou 24V
- Compensation de la température
- Garantie 2 ans.
- Technologie : pwm.
- Entièrement programmable si utilisé avec son affichage

Toutes les tensions de charge peuvent être modifiées entre 9 et 17V (X2 pour 24V), tension de déconnexion également
Programmation de la sortie consommateur selon un mode jour/nuit ou un mode horaire


*dans un système 24v


De nombreuses applications

Convient pour de nombreuses applications : système solaire pour habitation, système d'éclairage solaire, système solaire de surveillance, système solaire pour bateau ou camping-car


Caractéristiques



  • Configuration de tension de système: 12V/24V automatique
  • Haute efficacité de charge pwm avec compensation de température
  • 2 LED qui indiquent le statut de charge et le statut de la batterie
  • Interface de sonde de température extérieure
  • Bus de communication rs485
  • Affichage externe optionnel pour un contrôle précis de l'appareil
  • Fonction de mise à jour du logiciel


Protections électroniques



  • Court circuit PV
  • Surcharge
  • Court circuit de charge
  • Inversion de polarite PV
  • Decharge
  • Inversion de polarite des batteries
  • Surchauffe

Données techniques

Modèle LS1024B LS2024B LS3024B
Tension nominale du système 12/24VDC12/24VDC
Courant nominal de la batterie 10A

20A

30A

Tension maximale d'entrée PV 50V
Autocosommation 8.4mA(12V)?7.8mA(24V)
Compensation de température -3mV/?/2V?25? ref?
Egalisation de la tension de charge Scellé: 14.6V,  ouverte: 14.8V,  Utilisateur: 9~17V
Augmentation de la tension de charge Gel: 14.2V,  Scellé: 14.6V,  ouverte: 14.8V, Utilisateur: 9~17V
Tension de charge floating Gel /Scellé /ouverte: 13.8V,  Utilisateur: 9~17V
Tension de reconnexion Gel /Scellé /ouverte: 12.6V,  Utilisateur: 9~17V
tension de déconnection Gel /Scellé /ouverte: 11.1V, Utilisateur: 9~17V
Dimensions 138.6x69.3x37mm 159.6x81.4x47.8mm 200.6x101.3x57mm
Trous de montage 126mm 147x50mm 190x70mm
Terminal 4mm2 10mm2 10mm2
Poids 0.13kg 0.3kg 0.5kg
Temperature de fonctionnement -35?~+55?
Temperature de stockage -35?~+80?
Humidité ?95% (NC)
Norme IP30

Téléchargement



Veuillez télécharger la dernière version du logiciel de gestion du régulateur


Charge théorique d'une batterie au plomb



graphique fonctionnement batterie plomb



La charge théorique d'une batterie au plomb s'effectue en 3 phases :

Phase 1 : Le courant est limité à un taux d'environ 1/5 de la capacité nominale. La tension augmente petit à petit jusqu'à atteindre son seuil maximum régulé à 2,35V/éléments.

Phase 2 : La tension de charge est régulée à 2,35V/éléments, le courant de charge diminue alors jusqu'à devenir inférieure à C/100. La batterie est chargée à l'issue de cette phase.

Phase 3 : Une fois la batterie chargée, on passe en mode charge d'entretien (Floating) pour la maintenir à 100% de charge. La tension alors appliquée à la batterie sera autour de 2,26V/éléments.


Accessoire conseillé

Plus de fonctions avec l'affichage MT50



> Choix des différents modes de contrôle de la sortie 12/24V :

- Manuel ON/OFF,
- Lumière ON / OFF,
- ON Lumière + Timer,
- Horaire seul

> Sélection du type et de la capacité de la batterie

> Modification possible de toutes les tensions de charge

> Monitoring en temps réel de toute l'installation


Fiche technique

1640-399
0.50 kg
Fiche technique
MPPT/PWM
PWM
Puissance de charge
30A
Tension d'entrée solaire max.
50 V
Voltage
12V / 24V
