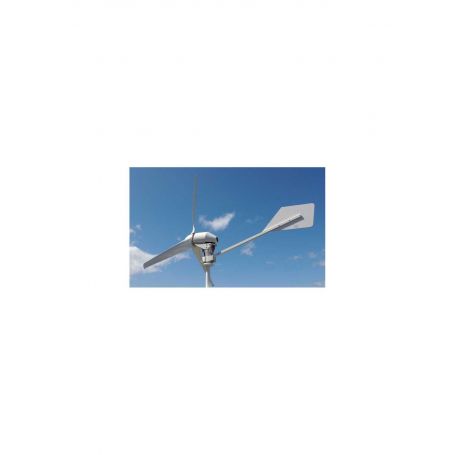

Eolienne ANTARIS 3.5 kW raccordée au réseau

L'éolienne Antaris 3,5Kw aux performances élevées est conçue en Allemagne.

Elle convient parfaitement pour une installation domestique

logo braun winturbinen

16 972,80 €
TTC
100% secure payments

Description

Eolienne 2,5 Kw

L’éolienne Antaris est spécialement bien adaptée aux sites situés à l’intérieur des terres. Elle est spécialement conçue pour la connexion au réseau, charger des batteries (24VDC / 48 VDC etc..) et alimenter des systèmes de chauffage. De part sa conception robuste, l’éolienne Antaris est aussi adaptée aux lieux exposés aux tempêtes.



Les pales du rotor sont stratifiées à la main et bénéficient d’un profil aérodynamique conçu par ordinateur, elles sont également équilibrées statiquement et dynamiquement. Chaque pale porte un numéro d’identification et est livrée avec sa documentation appropriée. La plus haute importance a été attachée à assurer la rapidité et la simplicité d’installation de cette éolienne.





Grâce à sa conception robuste et étudiée, l’éolienne Antaris possède un excellent rendement et est offerte à un prix hautement attractif.  Elle démarre très rapidement (démarrage déjà à une vitesse de vent de 2.2 m/s) et fonctionne de manière silencieuse (43 dB). Cette éolienne peut donc être installée dans des zones résidentielles.





La connexion au réseau nécessite l’utilisation de deux onduleurs programmés spécifiquement pour fonctionner avec les éoliennes Antaris ainsi qu’en fonction des conditions de vent locales. Dans des zones moins venteuses, il est possible de connecter l’éolienne au réseau par l’intermédiaire d’un seul onduleur. Les onduleurs sont livrés avec déclaration de conformité. Le ENS (Electronic grid guard système) est intégré à l’onduleur.







Caractéristiques techniques



Générateur



  • Rotor à aimants permanents sans balais et sans engrenage. Ne nécessite pas d'entretien !
  • Aimants permanents NdFeBo très puissant pour une grande d'efficacité, résiste jusqu'à 150°C
  • Triphasé
  • Redresseur séparé
  • Rotation dans les 2 sens
  • Tension 0-1000 VDC
  • Commence la production à env. 100 t/mn
  • Puissance : 6000 watts à 380 t/mn et 400 V
  • Courbe de puissance linéaire
  • Poids : 31kg
  • Carter en alu, refroidissement de la surface et de la base de fixation
  • Protection IP56

Rotor



  • Moyeux de connexion avec bride en aluminium et plaque de surpression
  • Vis de raccord et contre-écrous en acier inoxydable
  • 3 Pales de rotor en carbone
  • Profil aérodynamique conçu par ordinateur
  • Réduction de bruit sur l'extrémité des pales
  • 4m de diamètre
  • Poids des pales : 3,3 kg
  • Équilibrée dynamiquement
  • Sens de rotation anti-horaire
  • Vitesse de rotation jusqu'à 300 t/min
  • GRP spinner cap
  • Couleur du rotor au choix

Châssis



  • Girouette HDPE résistant aux intempéries
  • Elément de soutient : tube carré en acier inoxydable
  • Tous les raccords filetés sont en acier inoxydable et équipé d'écrous
  • Support en acier pour le générateur, configuré pour le branchement dans le cadre de roulement azimut, entièrement galvanisée
  • Protégé par un système de positionnement rotor-lame breveté
  • Adaptateur de mât avec connecteur bride (tube de 114,3 mm)



Protection contre les tempêtes



  • Basculement des pâles de rotor en position "hélicoptère"
  • Commande électronique des turbines

Armoire de contrôle



  • Système de contrôle avec moniteur de tension
  • Commande électronique des turbines avec le régulateur
  • Protections des connecteurs contre les inversions de polarité
  • Contrôle des phases de l'alternateur pendant le mode turbine
  • Interrupteur d'arrêt d'urgence
  • Ré-initialiseur d'interrupteur à clé (amovible)
  • Résistance de freinage de 2x 3 kW







schema eolienne vitesse du vent schema fonctionnement éolienne



Smart!wind Smart Power Electronics 5kW



Convertisseur d’alimentation triphasé pour les petites éoliennes



MODERNE - FLEXIBLE - PUISSANT



Max. charge de l’éolienne de 20 kW (SW-10)
Couplage au réseau triphasé avec 10 kW (SW-10)
Gestion souple et intelligente de la consommation propre de l’alimentation, du chauffage utile, de la batterie et de la charge de décharge par le biais de 4 sorties d’énergie CC distinctes
Compteur d’énergie pour l’alimentation et le chauffage
Contrôle du pouvoir réactif
Interface de tampon de batterie - en option



COMPACT



Connexion directe du générateur de particules sans équipement supplémentaire
Large gamme de tension d’entrée pour les générateurs de particules
Conception compacte du boîtier avec zone de raccordement à ouverture séparée
Refroidissement passif par convection sur une large gamme de performances
Protection intégrée du réseau / système (protection NA selon VDE AR-N 4105)



RENTABLE - SÛR



Fonctions de contrôle intégrées pour une éolienne Contrôle intelligent et finement résolu de la courbe caractéristique pour une utilisation optimale du vent
Courbe caractéristique librement sélectionnable en fonction de la tension ou de la vitesse
Nombreuses fonctions de surveillance, par exemple la vitesse ou la vitesse du vent
Interrupteur pour l’arrêt du KWEA avec d’autres fonctions de sécurité



COMMUNICATIF



Affichage graphique intégré
Serveur web intégré
Interface pratique d’utilisation et de paramétrage du PC Smart!wind Explorer



DOMAINES D’APPLICATION



Petites éoliennes
Petites centrales hydroélectriques
Mini-cogénération




Caractéristiques



Données générales SW-5.5
Dimensions 656 x 472 x 234 mm
Poids 42 kg
Classe de protection IP54
Refroidissement Air passif / ventilateur contrôlé en fonction de la demande
Fonctionnement dans la plage de température -25°C ... +40°C - déclassement automatique
Efficacité globale Pas plus de 94 %.
Consommation propre < 18 W - En attente
< 83 W - offre active
Côté générateur d’entrée
Type de générateur excité en permanence / 3 phases
Redresseur côté générateur B6
Plage de tension d’entrée (conducteur-conducteur) 60...500 VLL
Courant d’entrée (valeur nominale) 180 ... 500 VLL - pour une puissance totale de 5,5 kW
Puissance d’entrée 600 VLL - maximum
Valeur maximale limitée par la résistance à la charge 20 A - valeur nominale
Fréquence d’entrée 40 A - max. 5 s
Surveillance des générateurs 12 kW - valeur nominale
24 kW - max. 5 s
Côté secteur de sortie 0 Hz ...150 Hz
Onduleur côté secteur Contrôle de l’isolation
Nombre de phases Contrôle de la température
Puissance de sortie (valeur nominale) Contrôle de la vitesse
Tension de sortie
Onduleur côté secteur IGBT B6
Nombre de phases 3
Puissance de sortie (valeur nominale) 5,5 kW
Tension de sortie 400 VLL - valeur nominale
  318 ...460 VLL - portée admissible
Courant de sortie (valeur nominale) 0 …8 A
Fréquence de sortie 0 Hz ...150 Hz
Concept de séparation sans transformateur - pas d’isolation galvanique
Facteur de distorsion du courant < 3 %
Facteur de puissance - cos φ réglementé à 1 - réglementation selon VDE AR-N 4105
Résistance aux courts-circuits Contrôle du courant
Protection des réseaux / systèmes - ENS intégré selon VDE AR-N 4105

Fiche technique

301-289
33 kg
