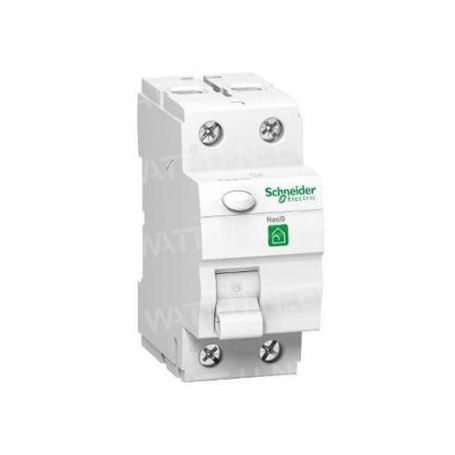

Interrupteur différentiel type A 2P 63A 300ma
zoom_out_map
chevron_left chevron_right

Interrupteur différentiel type A 2P 63A 300ma

Interrupteur différentiel type A 2P 63A 300ma

94,50 €
TTC
  Expédition sous 8 à 12 jours sur produits en stocks

Commande préparée et mise en expédition sous 8 à 12 jours sous réserve des produits en stocks

  Paiement sécurisé

Les moyens de paiement proposés sont tous totalement sécurisés

  Service Client

Pour toutes questions techniques, merci de nous contacter par mail à contact@levac-solar.com



Environnement & Recyclage

Interrupteur différentiel type A 2P 63A 300ma



Fonction

Les interrupteurs différentiels sont des appareils qui sont placés au début des lignes et qui protègent contre les courants de fuite à la terre inacceptables. Ils protègent les personnes contre l'électrocution.

Fonctionnement

En cas de courant de fuite avec une forme de courant continu résiduel pulsé, un déséquilibre apparaîtra dans les spires primaires du tore, ce qui générera un champ magnétique résiduel dans le tore. Ce champ magnétique résiduel génère à son tour une tension et un courant dans la spire secondaire qui solicite le relais. Ce relais solicite à son tour le dispositif de déclenchement et ouvre les contacts sous la pression de ressort.





Performances

  • Type A; Type AS
  • Courant nominal In (A) 16, 25, 40, 63, 80, 100
  • Courant de défaut (mA) 10, 30, 100, 300, 500, 1000
  • Tension nominale Un 2P: 230 V; 4P: 230/400 V
  • Tension d'utilisation minimale UBmin 2P: 127 V; 4P: 190 V
  • Durée de vie mécanique/électrique 20000/10000
  • Tropicalisation suivant IEC 60068-2-28/2-30 en DIN 40046 95%HR sous 55°C
  • Plage de raccordement max. fils souple/rigide 35-50 mm²
  • Pôles 2, 4
  • Résistance aux ondes de choc Type A: 250A 8/20µs; 200A 0,5µs - 100kHz; Type S: 3000A 8/20µs
  • Température ambiante -25 à 55 °C
  • Poids 2P: 220 g; 4P: 385 g



Caractéristiques de coupure

  • Suivant EN 61008
  • Courant nominal enclenchement/déclenchement Im=500A
  • Courant nominal résiduel enclenchement/déclenchement I?m?500A pour 16 à 40A; I?m=800A pour 63 à 100A
  • Résistance aux courts-circuits protégé par fusible Inc=10000A sous 230/400V fusible 80A gG
  • Résiste à un I²t de 22500 A²s - 3000A
  • Tous les appareils Diff-o-Jump répondent à ces valeurs. Uniquement sur les appareils jusqu'à 40A les valeurs sont sérigraphiées. Suivant le RGIE ces valeurs ne doivent pas apparaître sur les appareils de plus de 40A.



Composants

  • borne d'entrée
  • interrupteur: contact fixe et mobile
  • tore avec spires primaires et secondaires
  • relais
  • borne de sortie
  • bouton de commande: avec mécanisme à course libre solicite l'interrupteur
  • bouton-poussoir test



Extensions

  • Contacts auxiliaires
  • Module de déclenchement à distance
  • Bobine à minima de tension
  • Contact de porte
  • Commande moteur
  • Systèmes de jeux de barres



Normalisation

L'interrupteur différentiel (Diff-o-Jump type A et type S) sont conformés aux normes NBN EN 61008 et NBN 819 et ont reçu sur base des ces normes l'agrément CEBEC. Dans les normes NBN, un interrupteur différentiel porte la dénomination disjoncteur de terre à dispositif différentiel. Le Diff-o-Jump répond aux normes internationales IEC 1008 et EN61008.

1133-581
0.44 kg
