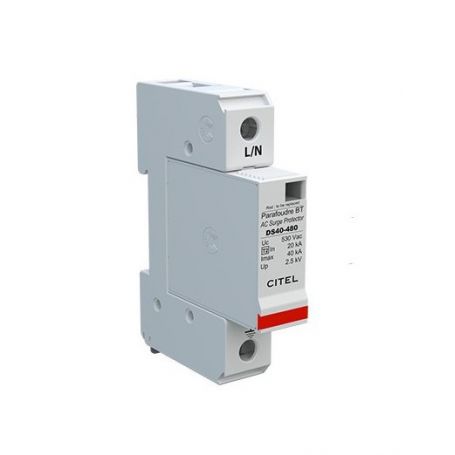

Parafoudre BT - unipolaire 40Ka

Parafoudre BT unipolaire pour la protection de votre système.

  • Parafoudre Unipolaire de Type 2,
  • Tension : 530 V  AC,
  • Courant de décharge nominal : 20KA,
  • Courant de décharge max : 40KA,
  • Module débrochable par phase,
  • Très efficace pour la protection d'un système contre la foudre,
  • Conforme NF EN 61643-11, CEI 61643-11,
  • Homologué UL1449 ed.4.

65,55 €
TTC
100% secure payments

Description

" Parafoudre BT unipolaire de type 2 pour la protection de votre système "





Les parafoudres de type 2 DS40 sont utilisés principalement pour la protection des réseaux monophasés et triphasés au niveau du TGBT.
Le schéma électrique inclut une association de varistances forte puissance équipées de déconnecteurs et de leurs indicateurs associés : ce montage permet de garantir une capacité d'écoulement renforcée.





Autres modèles disponibles sur demande, n'hésitez pas à nous contacter.





Caractéristiques du parafoudre BT



Caractéristiques électriques

Type de parafoudre

suivant test CEI 61643-11

  2
Réseau   277/480V
Tension nominale de ligne Un 277 Vac
Tension AC max. de fonctionnement Uc 530 Vac

Caractéristique surtension temporaire (TOV) 5sec.

sans déconnexion

UT 700 Vac tenue

Caractéristique surtension temporaire (TOV) 120 mn

sans déconnexion ou avec déconnexion de sécurité

UT 920 Vac déconnexion

Caractéristique surtension temporaire N/PE (TOV HT)

sans déconnexion ou avec déconnexion de sécurité

UT -

Courant de fonct. Permanent

Courant de fuite à Uc

Ic < 1 mA
Courant de suite If aucun

Courant de décharge nominal

15 chocs en onde 8/20 µs

In 20 kA

Courant de décharge maximal

Tenue max. en onde 8/20 µs par pole

Imax 40 kA

Courant de décharge maximal total

Tenue max. totale en onde 8/20 µs

Imax Total -
Courant de court-circuit admissible Isccr 25000 A
Mode de connexion   L/PE et N/PE
Mode(s) de protection   MC ou MD
Niveau de protection Up 2.5 kV

Niveau de protection

@In (8/20µs) et @ 6kV (1.2/50µs)n

Up 2.5 kV

Niveau de protection

@In (8/20µs) et @ 6kV (1.2/50µs) entre N/PE

Up N/PE 2.5 kV

Niveau de protection L/PE

pour parafoudre multipolaire

Up L/PE -
Caractéristiques mécaniques
Technologie   MOV
Configuration Parafoudre   Unipolaire
Connexion au réseau   par vis : 2.5-25 mm² / par bus
Format   boîtier modulaire débrochable
Montage   Rail DIN symétrique 35 mm (EN60715)
Matière boîtier   Thermoplastique UL94-V0
Température de fonctionnement   -40/+85°C
Indice de protection   IP20
Utilisation extérieure   Non
Mise hors service de sécurité   Déconnexion
Indicateur de fin de vie   1 indicateur mécanique
Module de remplacement   DSM40-480
Télésignalisation   option DS41S-480 : sortie sur contact inverseur
Déconnecteurs associés
Déconnecteur thermique   interne
Disjoncteur différentiel de l`installation (si existant)   Type `S` ou retardé
Fusibles   Fusible type gG - 50 A
Normes
Conformité aux normes IEC 61643-11 / EN 61643-11 / NF EN 61643-11 / UL1449 ed.4
Certifications UL / CSA /GOST









Fiche technique

1703-DS41-480
0.10 kg
