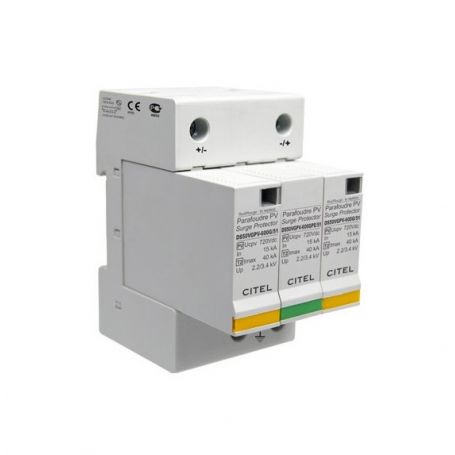

Parafoudre photovoltaïque de type 2 - Technologie VG

Parafoudre PV pour la protection de vos réseaux d'alimentation photovoltaïques.

  • Parafoudre pour Photovoltaïque Type 2,
  • Technologie VG,
  • Tension réseau PV: 600 V  DC,
  • Pas de courant de fuite,
  • Durée de vie accrue,
  • Courant de décharge nominal : 15KA,
  • Courant de décharge max : 40KA,
  • Protection mode commun et Différentiel,
  • Conforme UTE C61-740-51, EN 50539-11

142,66 €
TTC
100% secure payments

Description

" Parafoudre PV de type 2 avec technologie VG pour la protection de vos réseaux d'alimentation photovoltaïques."





Les parafoudres de type 2 DS50VGPV-G/51 sont destinés à la protection des réseaux d`alimentation photovoltaïque.
La mise en œuvre de parafoudres de Type 2 est recommandée aux extrémités (côté panneaux et côté installation) de la ligne d`alimentation PV, notamment quand celle-ci est extérieure.
Cette version DS50VGPV est basée sur la technologie VG, garantissant une absence totale de courant de fuite et une fiabilité maximale.





Technologie VG (Varistance et éclateur)





Parafoudres photovoltaïques (installations domestiques)





Parafoudres photovoltaïques (Fermes solaires)





Autres modèles disponibles sur demande, n'hésitez pas à nous contacter.





Caractéristiques du parafoudre PV de type 2



Caractéristiques électriques

Type de parafoudre

suivant test CEI 61643-11

  2
Réseau   Réseau PV 600 Vdc
Tension réseau PV Uocstc 600 Vdc
Tension max. PV de fonctionnement Ucpv 720 Vdc

Courant de fonct. permanent/p>

Courant de consommation à Ucpv

Icpv aucun

Courant residuel

Courant de fuite à Uc

Ipe aucun
Courant de suite If aucun

Courant de décharge nominal

15 chocs en onde 8/20 µs

In 15 kA

Courant de décharge maximal

Tenue max. en onde 8/20 µs par pole

Imax 40 kA

Courant de décharge maximal total

Tenue max. totale en onde 8/20 µs

Imax Total 60 kA
Tenue au courant de court-circuit PV Iscwpv 1000 A
Mode de connexion   +/-/PE
Mode(s) de protection   MC/MD
Niveau de protection Up 2.2 kV

Niveau de protection MD

@In (8/20µs) et @ 6kV (1.2/50µs)

Up md 2.2/3.4 kV

Niveau de protection L/PE

pour parafoudre multipolaire

Up L/PE 2.2 kV

Niveau de protection L/N

pour parafoudre multipolaire

Up L/N 2.2 kV
Caractéristiques mécaniques
Technologie   VG
Connexion au réseau   bornier vis : 2.5-25mm²
Format   boîtier modulaire débrochable
Montage   Rail DIN symétrique 35 mm (EN60715)
Matière boîtier   Thermoplastique UL94-V0
Température de fonctionnement   -40/+85°C
Indice de protection   IP20
Utilisation extérieure   Non
Mise hors service de sécurité   Déconnexion du parafoudre de la ligne PV
Indicateur de fin de vie   2 indicateurs mécaniques
Module de remplacement   DSM50VGPV-600G/51
Télésignalisation   Option DS50VGPVS-600G/51 - sortie sur contact inve
Déconnecteurs associés
Déconnecteur thermique   interne
Fusibles   sans
Normes
Conformité aux normes NF EN 50539-11
Certifications EAC

Fiche technique

1705-9941
0.55 kg
