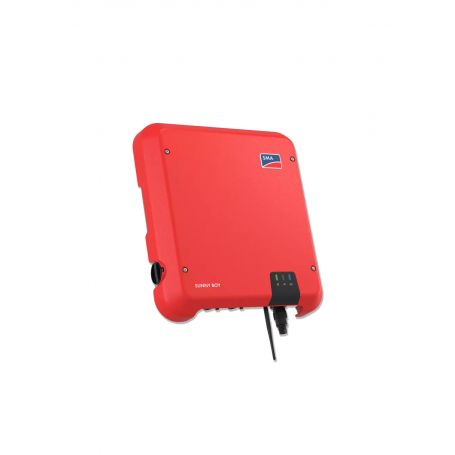

SMA Sunny Boy 3.6

Le Sunny Boy 3.6 est idéal pour la production d’énergie solaire pour maisons individuelles. Grâce au service SMA Smart Connected intégré, il offre une tranquillité totale d‘esprit aux propriétaires de l’installation et aux installateurs.



Logo SMA

1 301,39 €
TTC
100% secure payments

Description

" CONFORT ABSOLU AVEC SUNNY BOY 3.6 "

Le nouveau Sunny Boy 3.0–6.0 garantit une production énergétique maximale pour les foyers.

Avec l’interface Web intégrée pour la mise en service simple via smartphone ou tablette et grâce au service SMA Smart Connected intégré, il offre une tranquillité totale d‘esprit aux propriétaires de l’installation et aux installateurs.



Grâce au service SMA Smart Connected intégré, il offre une tranquillité totale d‘esprit aux propriétaires de l’installation et aux installateurs. La surveillance automatique des onduleurs par SMA analyse le fonctionnement des onduleurs, signale immédiatement les irrégularités à l’installateur et garantit ainsi un service optimal et la disponibilité maximale de l’installation.Le nouveau Sunny Boy 3.0–5.0, successeur du Sunny Boy 3000–5000TL utilisé avec succès dans le monde entier, est bien plus qu’un onduleur photovoltaïque :

Le Sunny Boy 3.0–5.0 est idéal pour la production d’énergie solaire pour maisons individuelles.




Installation simple et rapide



Avec son poids faible, le Sunny Boy est rapide à installer et compact. Grâce à l’interface Web intégrée, l’onduleur est rapide à mettre en service via smartphone ou tablette.

Montage rapide par une seule personne grâce au faible poids de 17,5 kg
Encombrement minimal grâce à son design compact
Montage rapide grâce aux raccordements extérieurs
Mise en service intuitive et surveillance locale par smartphone et tablette


Optimisation intelligente de la production énergétique



Des fonctionnalités éprouvées et solutions logicielles intégrées garantissent l’optimisation de la production énergétique au long de la durée de vie des installations. Même en cas d’ombrage. SMA ShadeFix est un logiciel breveté intégré aux onduleurs permettant d’optimiser la production énergétique dans presque toutes les situations. En cas d’ombrages plus importants ou de toitures complexes, les optimiseurs TS4-R, dont l’installation est simple et sélective, permettent d’obtenir une production optimale. Le système de surveillance d’onduleur SMA Smart Connected assure une sécurité supplémentaire en détectant des défauts rapidement et en les signalant à l’installateur.

SMA ShadeFix est un logiciel intégré permettant d’optimiser la production énergétique
Limitation dynamique de la puissance active : utilisation directe de l’excédent d’énergie, moins d’énergie prélevée sur le réseau
Surveillance automatique des appareils grâce à SMA Smart Connected
Visualisation des données des installations via Sunny Portal et Sunny Places
Communication intégrée TS4-R pour l’optimisation sélective de la production des panneaux fortement ombragés
Supervision locale des installations via Smart Inverter Screen


Extension possible à tout moment



Avec le Sunny Boy les propriétaires d’installation photovoltaïque toujours bénéficient d’une production maximale de leur installation photovoltaïque. Si l’utilisation d’électricité solaire du foyer devait augmenter, les installations dotées du Sunny Boy peuvent être équipées à tout moment de solutions de gestion intelligente de l’énergie et de stockage SMA.


SMA SMART CONNECTED - FONCTIONNEMENT



Installation

Activation de SMA Smart Connected

En tant qu’installateur, vous activez SMA Smart Connected lors de l’enregistrement de l’installation sur Sunny Portal et vous démarrez ainsi la surveillance automatique des onduleurs par SMA.



Monitoring

Surveillance automatique des onduleurs

SMA effectue un contrôle automatique et permanent de l’onduleur afin de détecter les anomalies de fonctionnement. Vous et votre client profitez ainsi de l’expérience de longue date de SMA.



Message

Communication proactive

Après avoir diagnostiqué et analysé une erreur, SMA en informe immédiatement l’installateur et le client final par e-mail. Toutes les parties sont ainsi préparées pour la correction des erreurs, ce qui minimise le temps d’arrêt et fait gagner du temps et de l’argent. En outre, les rapports de performance réguliers fournissent des renseignements précieux sur l’ensemble du système.



Service

Service de remplacement

Si un appareil doit être remplacé, SMA livre automatiquement un nouvel onduleur dans un délai de 1 à 3 jours après le diagnostic d’erreur. En votre qualité d’installateur, vous pouvez ainsi anticiper la demande du propriétaire et procéder au remplacement de l’onduleur.



Performance

Performance du service

Si l’onduleur de remplacement ne peut pas être livré dans un délai de 3 jours ouvrés, le propriétaire de l’installation est en droit de solliciter une compensation financière de la part de SMA.
SMA Smart Connected est disponible en AU, AT, BE, CH, DE, ES, FR, IT, LU, NL, UK


SMA Sunny Boy

1 SUNNY BOY 3.0 – 5.0
2 serveurs Web intégrés, interface WLAN et Speedwire avec fonction Webconnect pour mise en service et surveillance faciles
3 SMA Smart Connected - pack de services intégré
4 surveillances d’installations photovoltaïques avec SUNNY PORTAL / SUNNY PLACES


Données techniques Sunny Boy 3.0 Sunny Boy 3.6 Sunny Boy 4.0 Sunny Boy 5.0
Entrée (DC)
Puissance DC max. (quand cos φ =1) 3 200 W 3 880 W 4 200 W 5 250 W*
Tension d'entrée max. 600 V
Plage de tension MPP 110 V à 500 V 130 V à 500 V 140 V à 500 V 175 V à 500 V
Tension d’entrée assignée 365 V
Tension d’entrée min. / tension d’entrée de démarrage 100 V / 125 V
Courant d’entrée max. entrée A / entrée B 15 A / 15 A
Courant d’entrée max. par string entrée A / entrée B 15 A / 15 A
Nombre d’entrées MPP indépendantes / strings par entrée MPP 2 / A:2 ; B:2
Sortie (AC )
Puissance assignée (pour 230 V, 50 Hz) 3 000 W 3 680 W 4 000 W 5 000 W**
Puissance apparente AC max. 3 000 VA 3 680 VA 4 000 VA 5 000 VA**
Tension nominale AC / plage 220 V, 230 V, 240 V / 180 V à 280 V
Fréquence du réseau AC / plage 50 Hz, 60 Hz / −5 Hz à +5 Hz
Fréquence de réseau assignée / tension de réseau assignée 50 Hz / 230 V
Courant de sortie max. 16 A 16 A 22 A*** 22 A***
Facteur de puissance pour la puissance assignée 1
Facteur de déphasage réglable 0,8 inductif à 0,8 capacitif
Phases d’injection / phases de raccordement 1 / 1
Rendement
Rendement max. / rendement européen 97,0 % / 96,4 % 97,0 % / 96,5 % 97,0 % / 96,5 % 97,0 % / 96,5 %
Dispositifs de protection
Dispositif de déconnexion côté DC
Surveillance du défaut à la terre / surveillance du réseau ● / ●
Protection inversion de polarité DC / résistance aux courts-circuits AC / séparation galvanique ● / ● / -
Unité de surveillance du courant de défaut, sensible à tous les courants
Classe de protection (selon IEC 62103) / catégorie de surtension (selon IEC 60664-1) I / III
Caractéristiques générales
Dimensions (L/H/P) 435 mm / 470 mm / 176 mm (17,1 pouces / 18,5 pouces / 6,9 pouces)
Poids 16 kg (35,3 lb)
Plage de température de fonctionnement −25 °C à +60 °C (−13° F à +140 °F)
Émission sonore, typique 25 dB(A)
Autoconsommation (nuit) 1,0 W
Topologie Sans transformateur
Système de refroidissement Convection
Indice de protection (selon IEC 60529) IP65
Classe climatique (selon IEC 60721-3-4) 4K4H
Valeur maximale admissible d’humidité relative de l’air (sans condensation) 100 %
Équipement
Raccordement DC / raccordement AC SUNCLIX / fiche AC
Affichage via smartphone, tablette, ordinateur portable
Interfaces : Wi-Fi, Speedwire / Webconnect ● / ●
Garantie : 5 / 10 ans ● / ○
Certifications et homologations (autres sur demande) AS 4777, C10/11, CE, CEI 0-21, EN 50438, G59/3, G83/2, DIN EN 62109 / IEC 62109, NEN-EN50438, VDE-AR-N 4105, VDE0126-1-1
Certifications et homologations (en projet) IEC 61727, RD1699, RD 661, SI 4777, UTE C15-712, VFR 2014, NRS 097-2-1
Pays de disponibilité de SMA Smart Connected AU, AT, BE, CH, DE, ES, FR, IT, LU, NL, UK
● Équipement de série ○ Équipement en option — Non disponible
Données en conditions nominales Version : janvier 2017
1) 4 825 W pour VDE-AR-N 4105
2) 4 600 W / 4 600 VA pour VDE-AR-N 4105
3) AS 4777: 21,7 A
Désignation du type SB3.0-1AV-40 SB3.6-1AV-40 SB4.0-1AV-40 SB5.0-1AV-40

Fiche technique

2731-OND-RES-SMA-SB-3.6
17.60 kg
Fiche technique
Nombre de MPPT
2 MPPT
Poids
16 kg
Puissance
4000 VA
