Epever LS0512EU PWM  12V avec sortie USB
zoom_out_map
chevron_left chevron_right

Epever LS0512EU PWM 12V avec sortie USB

Régulateur de charge 5A. Série LandStar EU de EPsolar - 12V.
Il a la particularité de posséder une sortie USB 1,2A /5V.
Idéal pour les petites installations solaires.

 QUELQUES PIECES DISPONIBLES ! MERCI DE NOUS CONTACTER AVANT COMMANDE

  Expédition sous 8 à 12 jours sur produits en stocks

Commande préparée et mise en expédition sous 8 à 12 jours sous réserve des produits en stocks

  Paiement sécurisé

Les moyens de paiement proposés sont tous totalement sécurisés

  Service Client

Pour toutes questions techniques, merci de nous contacter par mail à contact@levac-solar.com



Environnement & Recyclage

DESCRIPTION



  • Capacité : 5 ampères.
  • Tension : 12v
  • Ce régulateur peut accueillir jusqu'à 250 watts de panneaux solaires (dans un système 24V)
  • Compensation de la température
  • Garantie 2 ans.
  • Technologie : PWM.
  • Sortie USB 1,2A / 5V
           Toutes les tensions de charges peuvent être modifiées entre 8 et 16V , tension de déconnexion également
           Programmation de la sortie consommateur selon un mode jour/nuit ou un mode horaire

Charge théorique d'une batterie au plomb



graphique fonctionnement batterie plomb



La charge théorique d'une batterie au plomb s'effectue en 3 phases :

- Phase 1 : Le courant est limité à un taux d'environ 1/5 de la capacité nominale. La tension augmente petit à petit jusqu'à atteindre son seuil maximum régulé à 2,35V/éléments.

- Phase 2 : : La tension de charge est régulée à 2,35V/éléments, le courant de charge diminue alors jusqu'à devenir inférieure à C/100. La batterie est chargée à l'issue de cette phase

- Phase 3 :Une fois la batterie chargée, on passe en mode charge d'entretien (Floating) pour la maintenir à 100% de charge. La tension alors appliquée à la batterie sera autour de 2,26V/éléments


Applications



Idéal pour petits systèmes solaire comme par exemple :

  • Habitation
  • Système d'éclairage solaire
  • Système solaire de surveillance
  • Système solaire pour bateau
  • Petite centrale solaire

Caractéristiques



  • Configuration de tension de système: 12V/24V automatique
  • Haute efficacité de charge PWM avec compensation de température
  • 2 LED qui indiquent le statut de charge et le statut de la batterie
  • Interface de sonde de température extérieure
  • Bus de communication RS485
  • Fonction de mise à jour du logiciel
  • Sortie USB pour charger par exemple un téléphone portable, un ventilateur ou un autre appareil électrique.

Protections électroniques



  • Court circuit PV
  • Surcharge
  • Court circuit de charge
  • Inversion de polarité PV
  • Décharge
  • Inversion de polarité des batteries
  • Surchauffe

Données techniques



Modèle LS0512EU
Tension nominale du système 12VDC
Courant nominal de la batterie 5A
Tension maximale d'entrée PV 30V
Autocosommation ≤6mA
Compensation de température -5mV/℃/2V (ref)
Egalisation de la tension de charge Gel: / ,  Scellé: 14,6V,  ouverte: 14,8V
Augmentation de la tension de charge Gel: 14,2V,  Scellé: 14,4V,  ouverte: 14,6V
Tension de charge floating Gel /Scellé /ouverte: 13,8V
Tension de reconnexion Gel /Scellé /ouverte: 12,6V
tension de déconnection Gel /Scellé /ouverte: 11,1V
Dimensions 109,7x65,5x20,8mm
Trous de montage 111,5mm
Terminal 2,5mm2
Poids 0,09kg
Température de fonctionnement -35°C~+55°C
Température de stockage -35°C~+80°C
Humidité ≤ 95% (sans condensation)
Norme IP320

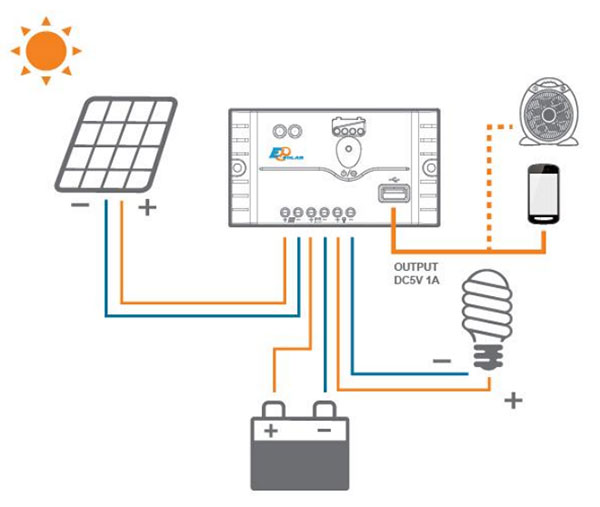

 Exemple d'installation

LS1024EU schema


Téléchargement



Veuillez télécharger la dernière version du logiciel de gestion du régulateur

8059-10275
0.80 kg
Fiche technique
Courant max.
0.416666667
MPPT/PWM
PWM
Tension d'entrée solaire max.
30 V
Voltage
12V
