Disjoncteur DC 10A - 600V DC

Le disjoncteur photovoltaïque à courant continu.

Max tension jusqu'à 600 AC/DC, 10A, 2 pôles.



10,40 €
TTC
  Expédition sous 10 à 20 jours sur produits en stocks

Commande préparée et mise en expédition sous 10 à 20 jours sous réserve des produits en stocks

  Paiement sécurisé

Les moyens de paiement proposés sont tous totalement sécurisés

  Service Client

Pour toutes questions techniques, merci de nous contacter par mail à contact@levac-solar.com



Environnement & Recyclage

"Disjoncteur DC 10A - 600V DC"



Disjoncteur photovoltaïques à courant continu

Les disjoncteurs PV mini de la série BB1 sont principalement utilisés sur les coffrets solaires DC, les contrôleurs, etc. Les fonctions principales sont la protection contre les surcharges, la protection anti-reflux et la protection contre les courts-circuits. La conception scientifique d'un système d'extinction d'arc permet de maintenir un système solaire plus sûr.

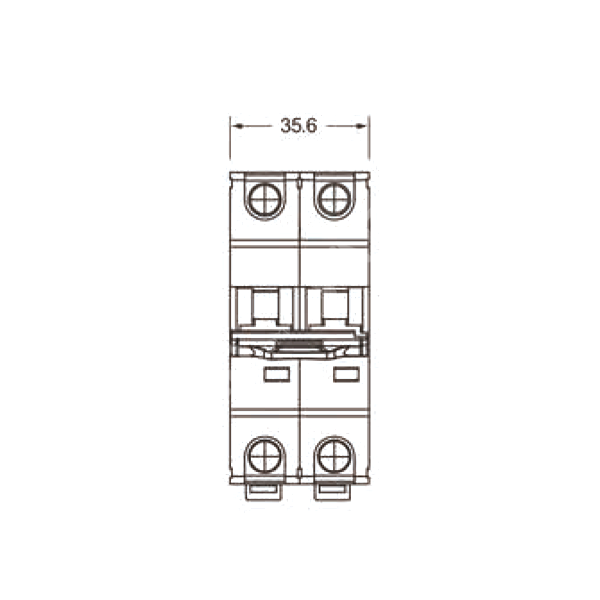

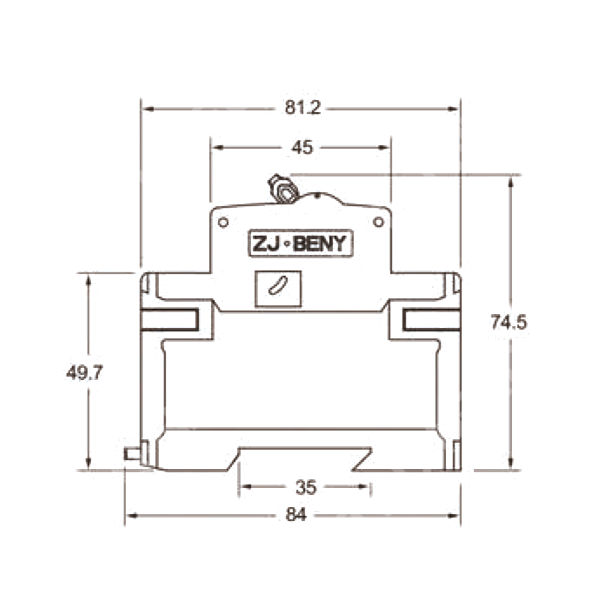

Dimensions

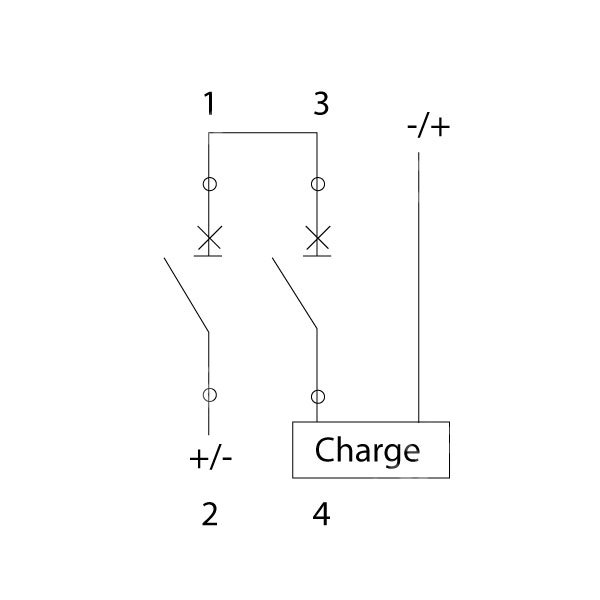

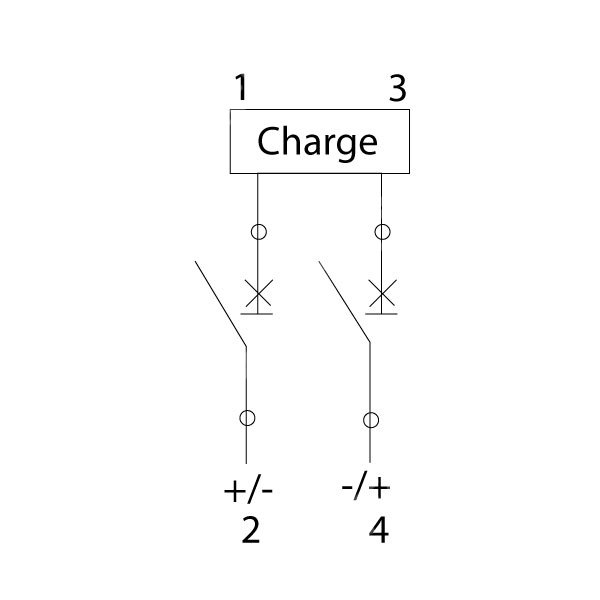

Diagramme de câblage des contacts







Description




Caractéristiques électriques
Type BB1-63
Conforme à IEC60947-2/GB14048.2
Pôle 2P
Tension nominale de fonctionnement 600V Dc
Courant nominal max. 63A
Courant nominal 10A
Tension isolée nominale 600V DC
Tension nominale d'impulsion 4 KV
Capacité de rupture ultime 6 KA
Capacité breacking 100,00%
Type de courbe B
Type de déclenchement Type thermomagnétique
Durée de vie/cycle de fontionnement
Valeur actuelle 20000
Valeur standard 8500
Valeur actuelle 4000
Valeur standard 1500
Installation environnement
Protection contre l'instrusion Tous les côtés IP40, Raccordement Borne Ip 20
Section transversale des bornes 2.5-25mm³
Température de fonctionnement -25°C / 70°C
Température de stockage -40°C / + 85°C
Résistance à l'humidité et à la chaleur II (Lorsque l'humidité de l'air atteint 55°C, Humidité relative 95%)
Résistance aux chocs 2.6 IEC+60068
Résistance à l'impacte
 2.27 IEC60068







25274-BB1-63
