Kit de fixation sur structure au sol
zoom_out_map
chevron_left chevron_right

Kit de fixation sur structure au sol

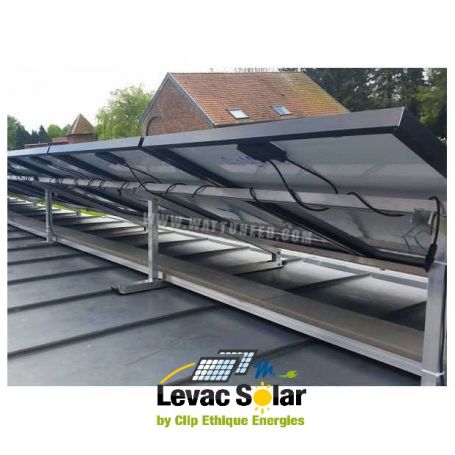

Structure portante en aluminium pour pose des panneaux:

SUR TOIT PLAT

AU SOL

SUR PÉNICHE

SUR TOUT AUTRE SUPPORT PLAT

Choisissez le nombre de panneaux et la hauteur de clame suivant l'épaisseur du panneau.

173,60 €
TTC
  Expédition sous 8 à 12 jours sur produits en stocks

Commande préparée et mise en expédition sous 8 à 12 jours sous réserve des produits en stocks

  Paiement sécurisé

Les moyens de paiement proposés sont tous totalement sécurisés

  Service Client

Pour toutes questions techniques, merci de nous contacter par mail à contact@levac-solar.com



Environnement & Recyclage

Kit de fixation sur structure au sol

Ce kit contient le matériel nécessaire à la fixation de vos panneaux photovoltaïques sur un système de rail en aluminium posé sur une surface plane.




Contenu du kit de fixation

Rail de fixation pour panneaux solaires



Rail en aluminium 40x40 mm

Rail en aluminium sur lequel vient se positionner le panneau solaire. Rail sur-mesure disponible sur demande.

>> En savoir plus sur le rail 40x40


Jonction pour rails

Jonction pour rail - 2 barres de fixation

Ces 2 barres servent à assembler solidement 2 morceaux de rail ensemble sans vis, ni outils ! Insérer simplement les barres de jonction dans les deux morceaux de rail à assembler.

>> En savoir plus sur la pièce de jonction


Support pour panneaux solaires

Grand support en aluminium

Ce support triangulaire sert à fixer le rail en aluminium servant de support au panneau solaire.

>> En savoir plus sur le grand support en alu


Clame de milieu pour panneaux sur toit en tuile

Clame de milieu - fixation du panneau

Clame pour la fixation intérieure des panneaux photovoltaiques.  Hauteur réglable en fonction de la hauteur du cadre du panneau solaire : 30 - 50mm.  Se fixe sur le rail en alu avec boulon et écrou en inox (fournis).

Option : Hauteur à choisir en fonction de la hauteur du cadre du panneau.

>> En savoir plus sur la clame du milieu


Clame de fin pour panneaux sur toit en tuile

Clame de fin - fixation du panneau

Clame pour la fixation extérieure du panneau. Hauteurs disponibles : 30 - 35mm - 40mm - 45mm - 47mm - 50mm.  Cette clame se fixe sur le rail en alu avec boulon et écrou (fournis)

>> En savoir plus sur la clame de fin


schéma montage de panneaux solairesComment choisir un kit adapté à mes panneaux ?

Le kit de fixation convient à toute installation. Grâce à ses options, il s'adapte à la disposition de vos panneaux.

Les fixations sont compatibles avec les panneaux de dimensions classiques.

1. Sélectionnez la quantité de panneaux en portrait ou

Choisissez, par rangée, la quantité de panneaux disposés en portrait.

Par exemple, la disposition ci-contre nécessite 3x le produit Kit de Fixation :
> 1er kit pour la rangée 1: 3 panneaux en portrait

2. Sélectionnez la clame adapté à votre panneau

La clame sert à fixer le panneau sur le rail en aluminium. Sa hauteur doit correspondre à l'épaisseur du cadre de votre panneau pour que celui-ci soit solidement fixer au rail.

Les hauteur de clames disponibles : 30 - 35 - 40 - 45 - 47 - 50 mm


Détail du matériel fourni en fonction de la quantité de panneau



Panneaux en portrait
Nombre de panneaux Rail (m) Détail des rails* Jonction Grand support en alu Clame de milieu Clame de fin
1 panneau 2 (2 x 1,20m) 0 2 0 4
2 panneaux 4 (2 x 2,40m) 0 3 2 4
3 panneaux 6 (2 x 2,40m et 2 x 1,20m) 2 3 4 4
4 panneaux 8 (4 x 2,40m) 2 4 6 4
5 panneaux 10 (4 x 2,40m et 2 x 1,20m) 4 5 8 4
6 panneaux 12 (6 x 2,40m) 4 5 10 4
7 panneaux 14 (6 x 2,40m et 2 x 1,20m) 6 6 12 4
8 panneaux 16 (8 x 2,40m) 6 6 14 4
9 panneaux 18 (8 x 2,40m et 2 x 1,20m) 8 7 16 4
10 panneaux 20 (10 x 2,40m) 8 8 18 4
11 panneaux 22 (10 x 2,40m et 2 x 1,20m) 10 9 20 4
12 panneaux 24 (12 x 2,40m) 10 10 22 4
13 panneaux 26 (12 x 2,40m et 2 x 1,20m) 12 11 24 4
14 panneaux 28 (14 x 2,40m) 12 11 26 4
15 panneaux 30 (14 x 2,40m et 2 x 1,20m) 14 12 28 4
16 panneaux 32 (16 x 2,40m) 14 13 30 4
17 panneaux 34 (16 x 2,40m et 2 x 1,20m) 16 13 32 4
18 panneaux 36 (18 x 2,40m) 16 14 34 4
19 panneaux 38 (18 x 2,40m et 2 x 1,20m) 18 15 36 4
20 panneaux 40 (20 x 2,40 m) 18 15 38 4



* Les détails des rails sont données à titre indicatif et dépend de la taille des panneaux (qui fait varier les longueurs des rails).
