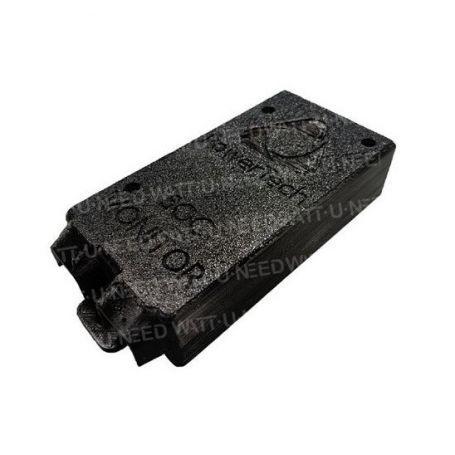

SOC Monitor PowerTech
Le SOC Monitor est un dispositif de surveillance pour les batteries au lithium. Il incorpore un shunt de précision (0.2 milliohm) qui fournit une meilleure précision que les capteurs à effet Hall. Ce dispositif peut être utilisé pour mesurer la tension et le courant avec une grande précision et d'estimer le SOC (State of charge) d'une batterie avec une grande précision. batterie avec une grande précision.
Toutes les informations (tension, courant, SOC) sont envoyées à un contrôleur externe via plusieurs protocoles de communication. contrôleur externe. Des paramètres tels que la capacité nominale de la batterie peuvent être configurés en envoyant une simple commande à l'appareil.
Fonctionnalités
Mesure du courant
Le dispositif intègre une résistance shunt de haute précision qui permet de mesurer aussi bien les petits courants que les plus grands.
plus grands. Pour une meilleure précision, le logiciel effectue un calibrage du courant sur les petits et les grands courants.
courants.
Si le courant à mesurer est supérieur à 100A, il est possible de brancher une résistance shunt externe à travers le connecteur.
à travers le connecteur.
Mesure de la tension de la batterie
L'appareil mesure la tension de la batterie toutes les secondes. Une bonne précision est obtenue en calibrant les deux mesures de tension, petite et grande.
Mesure de la température
Le moniteur peut mesurer une température externe. Dans ce cas, une "thermistance" doit être branchée sur le connecteur "THERMISTOR".
Communication
Plusieurs moyens de communication sont intégrés dans le SOC Monitor :
• Bus CAN isolé (2.5kV)
• I²C
• Affichage LED (information SOC uniquement)
• PWM (information SOC seulement)
Port série :
• RS232 (commutateur sur la position 232/485).
• RS485 (commutateur MODBUS sur la position 232/485).
• Bluetooth (interrupteur sur la position BLE).
• TTL (interrupteur sur la position TTL).
Dimensions
Caractéristiques
| Type de batterie |
12V - 24V - 36V - 48V
|
| Consommation | 5.6mA* - 17mA* |
| Plage de mesure du courant |
0 - 100A avec Shunt interne
>100A avec Shunt externe** |
| Plage de mesure de la tension | 5.5V – 60V |
| Résolution tension | 20mV |
| Résolution du courant |
10mA (0-10A) et 100mA (10A-100A)
|
| Plage d'information temporelle |
0 minute - 255 heures 59 minutes
|
| Période d'envoi du message |
1s : TTL / RS232 /Bluetooth /CAN_ISO
(Les paramètres peuvent être modifiés) Sur demande : MODBUS |
| Délai entre les messages |
10ms : TTL / RS232 / Bluetooth
1s: CAN_ISO (Parameter can be modified) |
| Timer calcule la capacité utilisée |
Toutes les 100 ms
|
| Connecteur d'alimentation |
2 connecteurs M8 soudés sur le PCB
|
| Connecteur d'alimentation |
1 connecteur avec 2 contacts "ALIM
|
| Port RS232 |
1 connecteur à 3 contacts "RS232".
|
| Port RS485 |
1 connecteur à 3 contacts "RS485".
|
| Port CAN isolé (2,5kV) |
1 connector with 3 contacts “CAN”
|
| Port TTL |
1 connecteur avec 3 contacts "TTL
|
| Port I2C |
1 connecteur avec 2 contacts "I2C".
|
| Entrée thermistance |
1 connecteur avec 2 contacts " THERMISTOR ".
|
| Entrée résistance shunt externe |
1 connecteur avec 2 contacts "SHUNT EXT".
|
| Bluetooth |
V4.2 basse énergie
|
| Dimension | 56 × 113 mm |
