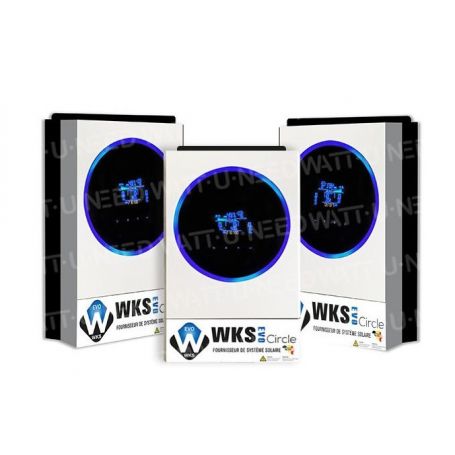

Onduleurs hybrides WKS EVO Circle 16.8kVA 48V + 3 kits communication
Les onduleurs hybrides WKS EVO Circle sont la solution idéale pour alimenter une habitation en autoconsommation ou rendre autonome un site isolé.
Les kits de communication permettent de connecter les WKS en parallèle. Ils permettent également le fonctionnement en triphasé.
Commande préparée et mise en expédition sous 8 à 12 jours sous réserve des produits en stocks
Les moyens de paiement proposés sont tous totalement sécurisés
Pour toutes questions techniques, merci de nous contacter par mail à contact@levac-solar.com

Environnement & Recyclage
Le pack contient :
- 3 onduleurs hybride WKS EVO 5 kVA - 48V
- 3 kits de communication : mise en parallèle - triphasé
Le pack vous permet de connecter 3 WKS EVO en parrallèle. Il permet également le fonctionnement en triphasé.
Composition
3X Onduleur hybride WKS Evo Circle 5,6 kVA 48V
Le WKS EVO Circle est équipé d'un régulateur de charge solaire MPPT qui maximise et régule la puissance DC du panneau solaire pour charger votre parc de batteries.
La conception sans transformateur permet une conversion de puissance fiable dans un format compact. La nouvelle génération de WKS est dotée d'une fonction Wi-Fi intégrée, la surveillance mobile peut être effectuée par le biais d'applications mobiles. Les données peuvent être consultées et enregistrées dans l'onduleur, ce qui est pratique pour suivre l'état de fonctionnement de l'onduleur. Il prend également en charge la fonction USB On-The Go pour faciliter la réécriture des paramètres internes, les téléchargements de données et les mises à jour logicielles.
• Onduleur solaire MPPT à onde sinusoïdale pure
• Anneau LED d'état personnalisable avec lumières RVB
• Bouton tactile avec écran LCD couleur de 4,3"
• Large plage d'entrée DC
• Événements de journal de données stockés dans l'onduleur
• Wi-Fi intégré pour la surveillance mobile (application disponible)
• Port de communication réservé pour BMS
• Fonctionnement possible sans batterie
• Fonctionnement en parallèle avec jusqu'à 9 unités
• Possibilité du choix du mode de fonctionnement via timer
• Sortie de 27 Amperes
Caractéristiques
Modèle | |
Puissance nominale | 5600VA/5600W |
Entrée | |
Tension d'entrée AC |
170-280 VAC (pour les ordinateurs personnels)
|
Plage de tension sélectionnable |
90-280 VAC (pour les appareils ménagers)
|
Gamme de fréquence |
55Hz/60Hz (détection automatique)
|
Sortie | |
Régulation de la tension AC (mode Batt.) | 230 VAC +/- 5 |
Capacité de surcharge |
5s@>/=150% de charge;10s@110%~150% de charge ; 100ms @ >/=200% de charge
|
Rendement (crête) | 93% |
Temps de transfert |
10 ms (pour les ordinateurs personnels) ; 20 ms (pour les appareils ménagers)
|
Forme d'onde |
Onde sinusoïdale pure
|
Batterie | |
Tension de la batterie | 48 VDC |
Tension de charge flottante | 54 VDC |
Protection contre la surcharge | 66 VDC |
Chargeur solaire et chargeur AC | |
Type de chargeur solaire | MPPT |
Puissance maximale du générateur PV | 6000W |
Plage MPPT à la tension de fonctionnement | 120~430VDC |
Tension maximale du circuit ouvert du PV | 450VDC |
Courant de charge solaire maximum | 120A |
Courant de charge CA maximum | 120A |
Physique | |
Dimension, D x W x H (mm) | 140x295x468 |
Poids net (kgs) | 11.0 12.0 |
Interface de communication |
USB/RS232/RS485/Wifi/Contact sec
|
Environnement d’utilisation | |
Humidité |
5 % à 95 %a Humidité relative (sans condensation)
|
Température de fonctionnement |
De -10°C à 50°C
|
Température de stockage |
De -15°C à 60°C
|
La gestion par microprocesseur oriente l'énergie en fonction de la production, des besoins en consommation et de l'état de charge des batteries.
Il est possible de réaliser un suivi en temps réel en local ou à distance. L'onduleur WKS ne réinjecte pas de courant sur le réseau électrique.
3x Kit de communication - mise en parallèle / triphasé

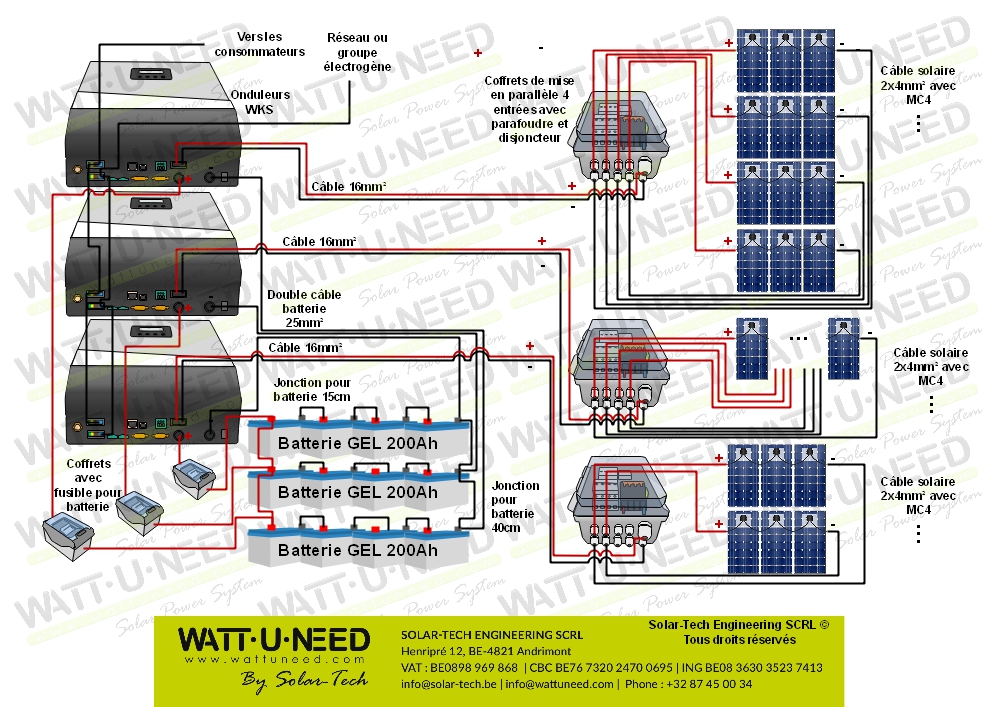

Les WKS 5KVA peuvent être connectés en parallèle grace à ce kit de communication, et ce de différentes façon :
Jusque 20 KVA en monophasé
Plusieurs appareils (max4) peuvent être connectés en séries, permettent de faire des systèmes avec jusque 20 KVA en puissance de sortie.
12 ou 15 KVA en triphasé
En mettant un onduleur par phase. 3 WKS peuvent être connecté pour obtenir jusque 15KVA triphasé en sortie.
Le kit comprend la carte, un câble d’alimentation pour celle-ci et un câble de communication.
