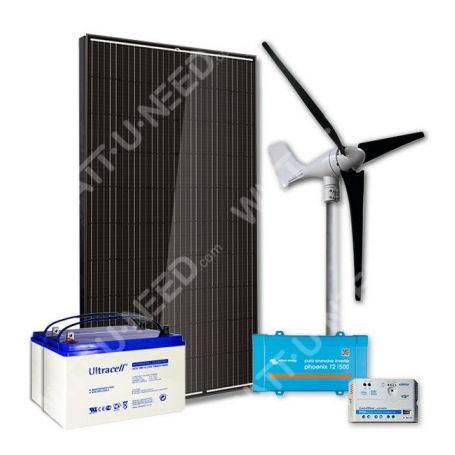

Kit 1 panneau 500VA avec éolienne et stockage
zoom_out_map
chevron_left chevron_right

Kit 1 panneau 500VA avec éolienne et stockage

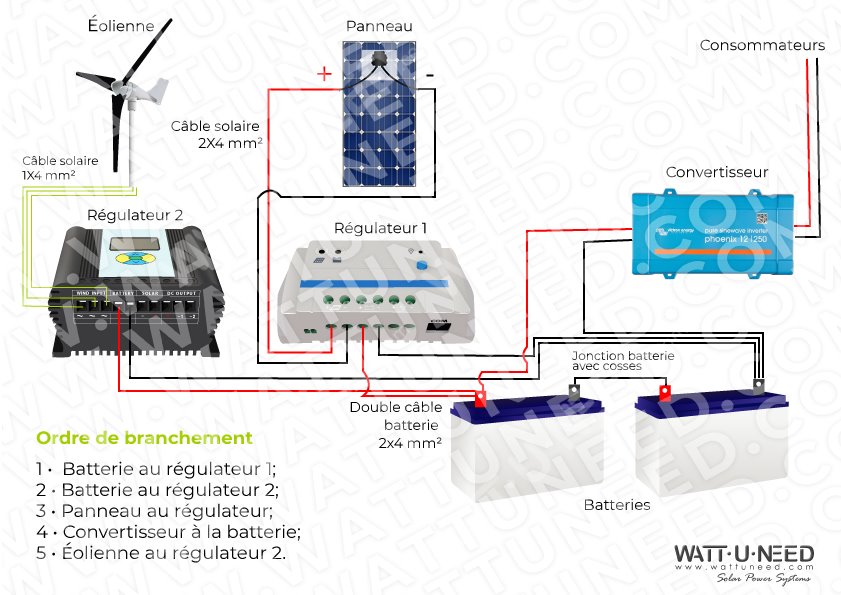

Ce kit complet comprend de base

  • 1xPNG Solar Panneau solaire 410Wc PNGMH54-B8 Full Black
  • 1xConvertisseur Victron Phoenix VE.Direct 12V / 24V / 48V - 500VA
  • 1xRégulateur solaire SRNE MA Series 12/24V 30A MA2430N15
  • 1xCâble solaire 2X4mm² avec Type MC4 (vendu au mètre - 10m)
  • 30xCâble solaire 1X4mm² (vendu au mètre)
  • 1xCâble de terre 6mm² - 20m
  • 1xDisjoncteur Schneider mono 16A
  • 2xBatterie GEL Ultracell 12V 200Ah
  • 1xCâble batterie 2x16mm² - 2m
  • 1xCâble batterie 2x4mm² - 2m
  • 1xjonction batterie 25mm² avec cosses
  • 1xEolienne Newmeil x-400
0,00 €
TTC
  Expédition sous 8 à 12 jours sur produits en stocks

Commande préparée et mise en expédition sous 8 à 12 jours sous réserve des produits en stocks

  Paiement sécurisé

Les moyens de paiement proposés sont tous totalement sécurisés

  Service Client

Pour toutes questions techniques, merci de nous contacter par mail à contact@levac-solar.com



Environnement & Recyclage

Personnalisez votre produit

  • 127,38 €

    PNG Solar Panneau solaire 410Wc PNGMH54-B8 Full Black

    • Module solaire de 410 Wc

    • Monocristallins demi-cellules de 182 mm avec 108 cellules

    • Full Black

    • Couramment utilisé pour les applications résidentielles et commerciales.


    145,20 €

    Omnis Cortex Bifaciale 440 Wc NF3 Series Panneau solaire OP440M54-NF3-BF

    • Cellules Bi-Faciales
    • Garantie étendue jusqu'à 30 ans
    • Durabilité dans des conditions extrêmes
    • Cellules N-Type

    Dimensions : 1762 x 1134 x 28 mm.
    Poids : 20,5 Kg.
    Puissance max : 440Wc


    PNG Solar Panneau solaire 410Wc PNGMH54-B8 Full Black
    127,38 €

  • 200,86 €

    Convertisseur Victron Phoenix VE.Direct 12V / 24V / 48V - 500VA

    Convertisseur Victron Phoenix VE.Direct 12/24/48/500VA.

    Développée pour un usage professionnel, la gamme des convertisseurs Phoenix est parfaitement adaptée aux applications les plus diverses.

    logo victron energy


    363,00 €

    Convertisseur Victron Phoenix VE.Direct 12/24/48V - 800VA

    Convertisseur Victron Phoenix VE.Direct 12/24/48/800VA.

    Développée pour un usage professionnel, la gamme des convertisseurs Phoenix est parfaitement adaptée aux applications les plus diverses.

    Logo Victron


    Convertisseur Victron Phoenix VE.Direct 12V / 24V / 48V - 500VA
    200,86 €

  • 172,10 €

    Kit de fixation sur structure au sol

    Structure portante en aluminium pour pose des panneaux:

    SUR TOIT PLAT

    AU SOL

    SUR PÉNICHE

    SUR TOUT AUTRE SUPPORT PLAT

    Choisissez le nombre de panneaux et la hauteur de clame suivant l'épaisseur du panneau.


    64,42 €

    Kit de fixation sur toit en ardoises

    Kit de fixation pour panneaux photovoltaïques.

    Convient pour tout types de toit en ardoises.

    Choisissez le nombre de panneaux et la disposition (portrait/paysage) dans les options.


    68,50 €

    Kit de fixation sur toit en tuiles

    Kit de fixation pour panneaux photovoltaïques.

    Convient pour tout types de toit en tuiles.

    Choisissez le nombre de panneaux et la disposition (portrait/paysage) dans les options.

    Convient pour des tuiles avec un recouvrement maximum de 11 à 12cm


    70,90 €

    Kit de fixation sur toit en tôle

    Kit de fixation pour panneaux photovoltaïques.

    Convient pour les toits en tôle.

    Choisissez le nombre de panneaux et la disposition (portrait/paysage) dans les options.

    Attention, uniquement sur charpente en bois.


    52,51 €

    Kit de fixation sur toit en bac acier

    • Montage rapide et efficace par le haut
    • Conductivité électrique entre le système de montage et la couverture du toit

    Marque : Novotegra

    Choisissez le nombre de panneaux dans les options.


    576,40 €

    Ultraroof System - Système de lestage pour panneaux photovoltaïques en toit terrasse

    AUCUN PROBLÈME D'ÉTANCHÉITÉ DE TOITURE

    GRANDE RÉSISTANCE AU VENT

    SYSTÈME LÉGER

    COMPATIBLE AVEC TOUTES LES TAILLES DE PANNEAUX

    INSTALLATION MODULAIRE

    LESTAGE FACILE ET POLYVALENT


    Kit de fixation sur structure au sol
    172,10 €

  • 186,11 €

    Régulateur solaire SRNE MA Series 12/24V 30A MA2430N15

    Le contrôleur de la série MA adopte la technologie de suivi de puissance maximale MPPT à la pointe de l'industrie pour atteindre l'énergie maximale du panneau solaire.

    EN COURS DE REAPPRO


    127,05 €

    Régulateur MPPT Victron SmartSolar 75/10-15 & 100/15-20

    Contrôleur de charge solaire 12/24V Maximum Power Point Tracking (MPPT) ultra-rapide et hautement efficace : des performances optimales, l'optimisation des performances en ombrage partiel, des algorithmes de batterie programmables ...

    Logo victron


    Régulateur solaire SRNE MA Series 12/24V 30A MA2430N15
    186,11 €

  • 41,65 €

    Câble solaire 2X4mm2 avec type MC4 (vendu au mètre - 10m)

    Câble solaire 2X4mm² en cuivre avec une paire de connectiques Type MC4. Composé de 2 câbles distincts de 1X4².

    Veiller choisir une longueur de câble dans les options.

    Par défaut, le longueur du câble est de 10m


    6,40 €

    Câble XVB 5G4 - 1m

    Câble XVB 5G4 - 1m


    Câble solaire 2X4mm2 avec type MC4 (vendu au mètre - 10m)
    41,65 €

  • 1,94 €

    Câble solaire 1X4mm2 (vendu au mètre)

    Câble 4 mm² solaire pour système photovoltaïque.
    Vendu au mètre.


    3,80 €

    Câble XVB 5G2,5 - 1m

    Câble XVB 5G2,5 - 1m


    Câble solaire 1X4mm2 (vendu au mètre)
    1,94 €

  • 5,26 €

    Câble de terre 6mm2 (vendu au mètre)

    Câble de terre 6mm², vendu au mètre.


    1,94 €

    Câble solaire 1X4mm2 (vendu au mètre)

    Câble 4 mm² solaire pour système photovoltaïque.
    Vendu au mètre.


    Câble de terre 6mm2 (vendu au mètre)
    5,26 €

  • 9,40 €

    Disjoncteur Schneider mono 16A

    Disjoncteur Schneider - Hager de 16A.
    Déclic
    distribution
    1 pole + N
    calibre de 16 A

    Au vu de la situation actuelle concernant le réapprovisionnement des produits et des délais incertains communiqués par nos fournisseurs, nous ne pourrons vous assurer de vous fournir un disjoncteur de la marque Schneider.


    57,30 €

    Inverseur modulaire 2 pôles 25A

    Inverseur modulaire 2 pôles : 25A. Point commun aval,  I-0-II

    logo Hager


    Disjoncteur Schneider mono 16A
    9,40 €

  • 470,74 €

    Coffret parafoudre 40A DC Simple

    Coffret de coupure et de protection 40A conçus pour les installations photovoltaïques résidentielles.


    568,54 €

    Coffret parafoudre 20A DC Double

    Coffret de coupure et de protection Double conçus pour les installations photovoltaïques résidentielles.


    Coffret parafoudre 40A DC Simple
    470,74 €

  • 450,75 €

    Batterie GEL Ultracell 12V 200Ah

    Batterie solaire GEL Ultracell 12V 200Ah.
    Cyclage: 1200 cycles à 50% de décharge

    Dimensions (mm) : 522 x 240 x 218

    Poids (Kg) : 63

    QUELQUES PIECES DISPONILBES ! MERCI DE NOUS CONTACTER AVANT COMMANDE


    1 119,00 €

    Batterie lithium Wattuneed 12.8V 200Ah

    Plus efficace, sécurisée et respectueuse de l'environnement.

    3 ans de garantie.


    Batterie GEL Ultracell 12V 200Ah
    450,75 €

  • 18,44 €

    Câble batterie 2x16mm2 - 2m

    Double câble batterie solaire 16mm² 2m avec cosses batteries et pins serties pour relier la batterie au régulateur de charge.


    72,72 €

    Câble batterie 2x50mm2 - 2m

    Double câble batterie solaire 50mm² 2m avec cosses batteries et pins serties pour relier la batterie au régulateur de charge.


    Câble batterie 2x16mm2 - 2m
    18,44 €

  • 10,40 €

    Câble batterie 2x4mm2 - 2m

    Câble batterie 2x4mm² - 2m avec cosses batteries et pins serties pour relier la batterie au régulateur de charge.


    30,25 €

    Câble batterie 2x25mm2 - 2m

    Double câble batterie solaire 25mm² 2m avec cosses batteries et pins serties pour relier la batterie au régulateur de charge.


    Câble batterie 2x4mm2 - 2m
    10,40 €

  • 9,27 €

    jonction batterie 25mm2 avec cosses

    Jonction batterie solaire 25mm² avec cosses.

    Longueurs disponibles : 15cm, 40cm ou sur-mesure



        Disponible sur mesure


    69,29 €

    Coffret avec fusible pour batterie - 100A

    Ce coffret vous permet de protégez vos batteries efficacement.

    Composé d'un coffret, un porte-fusible et un fusible 100A.




    jonction batterie 25mm2 avec cosses
    9,27 €

  • 778,99 €

    Eolienne Newmeil x-400

    Eolienne 400 W 12V

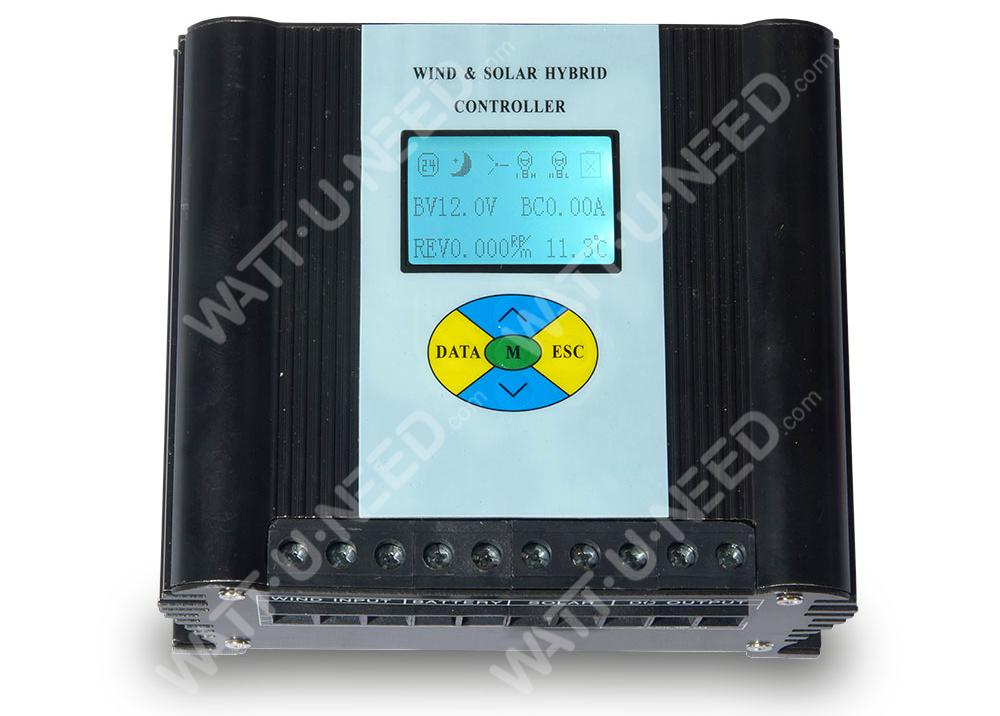

    • Fourni avec son régulateur de charge
    • Silencieux et sans vibrations
    • Léger et compact
    • Parfait pour les petits appareils électroménagers



    Nos produits sont conçus pour atteindre des standards de qualité élevés tout en étant abordables pour tous.


    2 347,16 €

    Eolienne Newmeil x-2000

    Éolienne 2000 W 24V ou 48V; sur réseau 48V DC



    • Fourni avec son régulateur de charge
    • Silencieux et sans vibrations
    • Léger et compact
    • Parfait pour les petits appareils électroménagers

    Nos produits sont conçus pour atteindre des standards de qualité élevés tout en étant abordables pour tous.


    Eolienne Newmeil x-400
    778,99 €

arrow_drop_downRécapitulatif :

Total :

Partagez votre création avec vos amis.

Tous nos kits sont configurables. Dans les options vous pouvez cliquer sur le produit pour choisir un autre modèle ou changer les quantités pour adapter le kit à vos besoins. Vous pouvez également voir le détails des produits choisis directement en  dessous du prix.
Les produits décrits sont susceptibles de changer suivant la disponibilité des produits. (Voir composition du kit)

Ce kit est dimensionné avec pour but général d'alimenter une cabane ou un petit chalet.


• PANNEAUX SOLAIRES

Dans sa version de base, ce système Photovoltaïque vous apportera en moyenne 1.2kW par jour. Les productions dépendront des saisons (été/hiver) de la position géographique et de l'inclinaison des panneaux.
Nous vous invitons à consulter notre simulateur de production solaire afin de déterminer précisément ce que sera votre production solaire.
Garantie 25 ans à 80% de la puissance nominale.



 CONVERTISSEUR

Convertisseur Victron Phoenix VE.Direct 12/24/48V 800VA.
Développée pour un usage professionnel, la gamme des convertisseurs Phoenix est parfaitement adaptée aux applications les plus diverses.
Garantie 5 ans



• EOLIENNE

Convertisseur Victron Phoenix VE.Direct 12/24/48/800VA.
Développée pour un usage professionnel, la gamme des convertisseurs Phoenix est parfaitement adaptée aux applications les plus diverses.
Garantie 5 ans



• BATTERIES

Que puis-je espérer de mes batteries au Plomb GEL (électrolyte gélifié)?


Les batteries plombs GEL ne doivent être déchargées qu’à 50% de leur capacité sur base journalière. Par exemple, si votre parc a une capacité de 4.8kWh, il faudra veiller à ne pas consommer plus de 2.4kWh.
Afin de respecter les préconisations du fabricant, la majorité des batteries au plomb GEL ne peut supporter des décharges plus rapides qu’en 10 heures. Si vous disposez d’un parc de 4 batteries de 100Ah en 48v, et donc d’une capacité totale de 4.8kWh, vous ne devriez pas consommer plus de 480W. La production photovoltaïque instantanée est à additionner à cette valeur. Une légère marge est cependant à prévoir, effectivement une batterie plomb supporte des décharges plus rapides sur une courte durée.

Que puis-je espérer de mes batteries au Lithium ?

De manière générale, les batteries lithium peuvent être déchargées beaucoup plus rapidement que les batteries stationnaires au plomb. Elles permettent également d’utiliser une plus grande partie de leur capacité. Il est courant de pouvoir les décharger en une heure et de pouvoir utiliser jusqu’à 90% de leur capacité.

Comment connaitre la capacité de votre batterie ?

Celle-ci s’exprime en ampères heures, elle est le produit de la multiplication de la capacité (Ah) de la batterie par la tension (V) de celle-ci :

Exemple : 4 batteries de 100Ah de 12V montées en séries donneront une tension de 48V. Ces batteries auront une capacité totale de 4.8kWh
 48V * 100Ah = 4800 Wh = 4.8 kWh

Comment calculer mon besoin en batterie ?


Afin de vous faciliter la vie, nous avons développé un outil permettant de dimensionner votre kit solaire autonome et la taille de votre parc batteries.

• CÂBLES ET CONNECTEURS

Tous les câbles et raccordement sont pré-câblés dans nos ateliers. Nos kits sont très facilement montable par des ‘débutant’ en électricité. Pour ceux qui aurait quelques réticences quant au côté technique, notre équipe technique vous assiste et vous aide tous les jours de 8h à 17h.



• MONTAGE

L'installation de ce kit est fort simple. Nos notices sont claires et permettent un montage facile sans connaissances particulières. Nous répondons à toutes vos questions avant, pendant et après l'installation de votre système.



• GARANTIE

Tous les produits ont une garantie individuelle.
Panneaux garantie 25 ans à 80% de la puissance nominale.
Convertisseur Victron garantie 5 ans.
Eolienne garantie 5 ans.


Panneau solaire Cortex Omnis 405





Panneau solaire



Le panneau sélectionné de base dans ce kit a été choisi en fonction de nos approvisionnements.
Vous trouverez les caractéristiques de ce dernier en allant voir sa fiche produit dans la catégorie panneaux.
















Phoenix VE.DIRECT 24V - 500VA



Phoenix VE.DIRECT 24V - 500VA



Le convertisseur Phoenix permet de fournir un approvisionnement énergétique de haute qualité dans les endroits où l’on ne dispose pas d’une tension réseau alimentée en 230V.
Le principe du convertisseur est simple. La tension d’une batterie de 12V, 24V ou 48V est convertie vers une tension alternative stabilisée de 230V.
Ce qui permet d’utiliser à bord d’un navire, dans une ambulance, un véhicule de service ou dans des régions retirées, des équipements nécessitant une alimentation en 230V.
Ces convertisseurs sont caractérisés par une tension de sortie sinusoïdale pure, une puissance de pointe élevée et une grande efficacité. La technologie hybride HF a permis de combiner spécificités et possibilités avec poids léger et encombrement réduit.



Caractéristiques



Convertisseur Phoenix 24 / 500
Puissance CA du convertisseur à 25 °C (VA)  (3)  500
Puissance du convertisseur à 25 °C / 40 °C (W)  400
Puissance de pointe (W)  900
Tension / Fréquence de sortie CA (4)  230 VCA +/- 3% 50 Hz ou 60 Hz +/- 0,1%
Plage de tension d'entrée (V DC)  9,2 - 17 / 18,4 - 34,0 / 36,8 - 62,0 V
Alarme batterie basse (V DC)  10,9 / 21,8 / 43,6
Arrêt batterie basse (V DC)  9,2 / 18,4 / 36,8
Reprise automatique batterie basse  (V DC)  12,5 / 25 / 50
Efficacité maxi 12 / 24 / 48 V (%)  89 / 89 / 90%
Puissance de charge zéro 12 / 24 / 48 V (W)  5,6 / 6,1 / 8,5W
Puissance de charge zéro en mode économie d'énergie  0,9 / 1,4 / 2,6 W
Protection  a - f
Température de fonctionnement  -40 to +65°C (refroidissement par ventilateur)
Humidité (sans condensation)  max 95%
Boitier
Matériau et couleur  Châssis en acier et couverture en plastique (Bleu RAL 5012)
Raccordement batterie  Bornes à vis
Prises CA standard  Schuko (CEE 7/4), IEC-320 (prise mâle incluse)
Autres prises (sur demande)

UK (BS 1363), AU/NZ (AS/NZS 3112)

Degré de protection  IP 21
Poids kg 3
Dimensions (HxLxP en mm) 86 x 165 x 260
Sécurité  EN/IEC 60335-1 / EN/IEC 62109-1
Émission/Immunité  EN 55014-1 / EN 55014-2 / IEC 61000-6-1 / IEC 61000-6-3

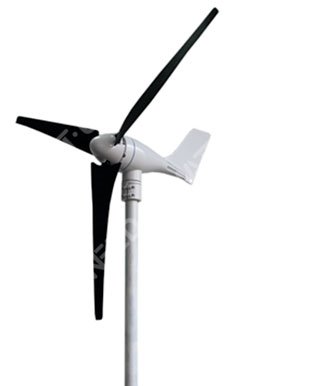

Eolienne 400W (600W PMAX)Eolienne 400W (600W PMAX)



Cette éolienne ne pèse que 8.5 Kg. Compacte et légère, elle ne nécessite donc pas de mât lourd et coûteux. Elle est sans entretien et produit même par vent faible. Elle tourne de manière très silencieuse et se coupe par vents forts.

Adaptable très facilement sur une installation solaire déjà existante, le corps est en alliage d'aluminium.

L'éolienne produit de l'énergie avec un vent à partir de 15 km/h, ce courant est régulé par un régulateur de charge fourni, celui-ci est ensuite stocké dans des batteries 24 volts  (non incluses).

Ces batteries sont reliées à un convertisseur de tension (non inclus) qui transformera ce courant en 220 volts (standard prise domestique).



Caractéristiques



Modèle    DF-600
Puissance nominale 400W (12m/s)
Voltage DC 24V
Ampérage puissance max  25A
Puissance max 600W (15m/s)
Démarrage 2.6 m/s

Démarrage production

3.5 m/s
Arrêt production 15 m/s
Génératrice Triphasé - aimants permanents
Diamètre rotor 1185 mm
Protection vent freinage électromagnétique
Durée de vie > 15 ans
Matériaux Alu et revêtement plastique
T° de fonctionnement de -40° à +70°
Poids 8.5 Kg



Avec régulateur de charge HybrideAvec régulateur de charge Hybride



  • L'utilisation exclusive de la technologie de freinage triphasé permet de protéger parfaitement l'éolienne
  • Simple et facile à paramétrer
  • Protection de survitesse de la turbine
  • Affichage de la température, de l'environnement d'exploitation et surveillance en temps réel
  • Suivi en temps réel des différentes parties des paramètres électriques (tension et courant)
  • Garantie 2 ans
  • Les différents paramètres du système peuvent être réglé par l'utilisateur.



Caractéristiques



Tension nominale 24V
Intensite max batterie 30A
Puissance nominale des panneaux 300W
Puissance nominale de l'éolienne 600W
Vitesse max des eoliennes 100 - 2000r / min (ajustable)
Temp de frein des eoliennes 10 min - 60 min (ajustable)
Tension de charge 28V (ajustable)
Tension de charge retour 25V (ajustable)
Tension de protection contre la decharge 20V (ajustable)
Tension de rétablissement surdécharge 22V (ajustable)
Facteur de compensation de température de charge 4mV/°C/2V (ajustable)  -20 - 65°

Taille du boîtier

127 mm X 150 mm X 75 mm

Régulateur solaire SRNE MA Series 12/24V 30A MA2430N15

Régulateur solaire SRNE MA Series 12/24V 30A MA2430N15



• Utilisation de la technologie MPPT, l'efficacité de suivi de MPPT peut atteindre 99,9%.
• Support de la fonction de communication CAN (en option).
• Support d'une grande variété de batteries telles que la batterie scellée, colloïdale, de type ouvert, la batterie au lithium et la batterie personnalisée par l'utilisateur.
• Support de la compensation de perte de ligne de la tension de charge, afin que le contrôle de la tension de charge de la batterie soit plus précis (modèles partiels).
• Support de la charge capacitive de démarrage et de la charge inductive.
• Communication RS485 prenant en charge le protocole Modbus standard, avec débit en bauds réglable.
• Support de la communication TTL du protocole Modbus standard, avec vitesse de transmission fixe.
• Avec un mécanisme parfait de protection de la charge et de la décharge, comme la surtension, la surintensité, la surcharge, la surchauffe et le court-circuit.





Caractéristiques



Consommation électrique statique ≤30mA
Type de batterie
USE/FLD/GEL/LI.SLD (défaut)
Tension du système 12/24V
Plage de tension de fonctionnement de la batterie 8V-32V
Courant de charge nominal 30A
Courant d'entrée PV maximal 27A
Puissance maximale du panneau solaire 400W/12V
800W/24
Tension maximale en circuit ouvert du PV 150V
Plage de tension de fonctionnement du MPPT
(Tension de la batterie +2) ~ 110V
Rendement MPPT >99%
Efficacité de la conversion de charge
85%-98% (10%~100% de la puissance nominale)
Courant de charge nominal 30A

Batterie Gel Ultracell 12V 100AhBatterie Gel Ultracell 12V 100Ah



Les batteries gel sont des batteries étanches : pas d'entretien, pas d'ajout d'eau distillée.
Sécurité renforcée par rapport aux batteries plomb ouvert.
Une batterie gel peut supporter la décharge à 50 % et retrouver sa capacité nominale si le temps de maintien déchargé est court. Cette série a un temps de décharge plus long par rapport à d’autres batteries. Sa conception spéciale de la plaque augmente la durée de vie de la batterie et en particulier dans les températures plus chaudes.
Un séparateur au sein de la batterie permet d'améliorer ses performances. Elle dispose également d’un temps de conservation plus long.



  • Tension nominale: 12V
  • Capacité : 100Ah
  • Dimensions : 327 x 173 x 212 mm
  • Poids : 31 Kg

 Schéma de branchement

1895-0565
70 kg
Fiche technique
Nombre de panneaux
1 panneau
Puissance onduleur
- de 1000VA
Réinjection réseau
Sans réinjection
Stockage batterie
Avec stockage
Tension sortie du kit
230V
Voltage
230V
Type De Batterie
Kit avec batterie
Type De Besoin
Jardin/Cabane/Loisir
Eolienne
Avec eolienne
