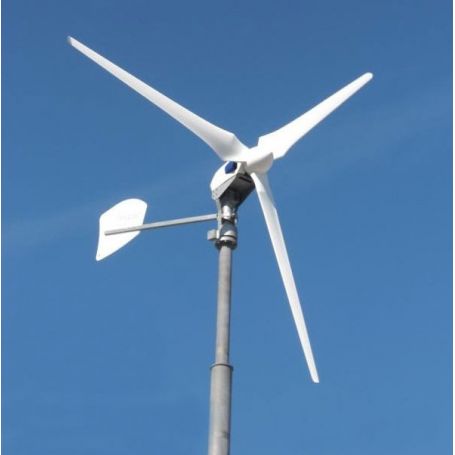

Eolienne ANTARIS 3.5 kW pour site autonome
L'éolienne Antaris 3,5Kw aux performances élevées est conçue en Allemagne.
Elle convient parfaitement pour une installation domestique
Expédition sous 10 à 20 jours sur produits en stocks
Commande préparée et mise en expédition sous 10 à 20 jours sous réserve des produits en stocks
Paiement sécurisé
Les moyens de paiement proposés sont tous totalement sécurisés
Service Client
Pour toutes questions techniques, merci de nous contacter par mail à contact@levac-solar.com
Environnement & Recyclage
Caractéristiques techniques
Génerateur
- Rotor à aimants permanents sans balais et sans engrenages. Ne nécessite pas d'entretien !
- Aimants permanents NdFeBo très puissant pour une grande d'efficacité, résiste jusqu'à 150°C
- Triphasé
- Redresseur séparé
- Rotation dans les 2 sens
- Tension 0-1000 V
- Commence la production à env. 100 t/mn
- Puissance : 6000 watts à 380 t/mn et 400 V
- Courbe de puissance linéaire
- Poids : 31kg
- Carter en alu, refroidissement de la surface et de la base de fixation
- Protection IP56
Rotor
- Moyeux de connexion avec bride en aluminium et plaque de surpression
- Vis de raccord et contre-écrous en acier inoxydable
- Pales de rotor en fibre de verre et fibre de carbone laminé
- Profil aérodynamique conçu par ordinateur
- Réduction de bruit sur l'extrémité des pales
- 4m de diamètre
- Poids des pales : 4.3 kg
- Équilibrée dynamiquement
- Sens de rotation anti-horaire
- Vitesse de rotation jusqu'à 300 t/mn
- GRP spinner cap
- Couleur du rotor au choix
Chassis
- Girouette HDPE résistant aux intempéries
- Element de soutien : tube carré en acier inoxydable
- Tous les raccords filetés sont en acier inoxydable et équipé d'écrous
- Support en acier pour le générateur, configuré pour le branchement dans le cadre de roulement azimut, entièrement galvanisée
- Protégé par un système de positionnement rotor-lame breveté
- Adaptateur de mât avec connecteur bride (tube de 114,3 mm)
Protection contre les tempêtes
- Basculement des pâles de rotor en position "hélicoptère"
- Commande électronique des turbines
Armoire de contrôle
- Système de contrôle avec moniteur de tension
- Commande électronique des turbines avec le régulateur
- Protections des connecteurs contre les inversions de polarité
- Contrôle des phases de l'alternateur pendant le mode turbine
- Interrupteur d'arrêt d'urgence
- Ré-initialiseur d'interrupteur à clé (amovible)
- Résistance de freinage de 2 x 3 Kw
Monitoring du chargeur de batteries en 48 VDC
Onduleur Smart Power Electronics 5 kW
MODERNE - FLEXIBLE - PUISSANT
• Max. charge de l’éolienne de 20 kW (SW-10)
• Couplage au réseau triphasé avec 10 kW (SW-10)
• Gestion souple et intelligente de la consommation propre de l’alimentation, du chauffage utile, de la batterie et de la charge de décharge par le biais de 4 sorties d’énergie CC distinctes
• Compteur d’énergie pour l’alimentation et le chauffage
• Contrôle du pouvoir réactif
• Interface de tampon de batterie - en option
RENTABLE - SÛR
• Fonctions de contrôle intégrées pour une éolienne Contrôle intelligent et finement résolu de la courbe caractéristique pour une utilisation optimale du vent
• Courbe caractéristique librement sélectionnable en fonction de la tension ou de la vitesse
• Nombreuses fonctions de surveillance, par exemple la vitesse ou la vitesse du vent
• Interrupteur pour l’arrêt du KWEA avec d’autres fonctions de sécurité
COMPACT
• Connexion directe du générateur de particules sans équipement supplémentaire
• Large gamme de tension d’entrée pour les générateurs de particules
• Conception compacte du boîtier avec zone de raccordement à ouverture séparée
• Refroidissement passif par convection sur une large gamme de performances
• Protection intégrée du réseau / système (protection NA selon VDE AR-N 4105)
COMMUNICATIF
• Affichage graphique intégré
• Serveur web intégré
• Interface pratique d’utilisation et de paramétrage du PC Smart!wind Explorer
DOMAINES D’APPLICATION
• Petites éoliennes
• Petites centrales hydroélectriques
• Mini-cogénération
Caractéristiques
| Données générales | SW-5.5 |
| Dimensions | 656 x 472 x 234 mm |
| Poids | 42 kg |
| Classe de protection | IP54 |
| Refroidissement | Air passif / ventilateur contrôlé en fonction de la demande |
| Fonctionnement dans la plage de température | -25°C ... +40°C - déclassement automatique |
| Efficacité globale | Pas plus de 94 %. |
| Consommation propre | < 18 W - En attente |
| < 83 W - offre active | |
| Côté générateur d’entrée | |
| Type de générateur | excité en permanence / 3 phases |
| Redresseur côté générateur | B6 |
| Plage de tension d’entrée (conducteur-conducteur) | 60...500 VLL |
| Courant d’entrée (valeur nominale) | 180 ... 500 VLL - pour une puissance totale de 5,5 kW |
| Puissance d’entrée | 600 VLL - maximum |
| Valeur maximale limitée par la résistance à la charge | 20 A - valeur nominale |
| Fréquence d’entrée | 40 A - max. 5 s |
| Surveillance des générateurs | 12 kW - valeur nominale |
| 24 kW - max. 5 s | |
| Côté secteur de sortie | 0 Hz ...150 Hz |
| Onduleur côté secteur | Contrôle de l’isolation |
| Nombre de phases | Contrôle de la température |
| Puissance de sortie (valeur nominale) | Contrôle de la vitesse |
| Tension de sortie | |
| Onduleur côté secteur | IGBT B6 |
| Nombre de phases | 3 |
| Puissance de sortie (valeur nominale) | 5,5 kW |
| Tension de sortie | 400 VLL - valeur nominale |
| 318 ...460 VLL - portée admissible | |
| Courant de sortie (valeur nominale) | 0 …8 A |
| Fréquence de sortie | 0 Hz ...150 Hz |
| Concept de séparation | sans transformateur - pas d’isolation galvanique |
| Facteur de distorsion du courant | < 3 % |
| Facteur de puissance - cos φ | réglementé à 1 - réglementation selon VDE AR-N 4105 |
| Résistance aux courts-circuits | Contrôle du courant |
| Protection des réseaux / systèmes - ENS | intégré selon VDE AR-N 4105 |
 |
 |
