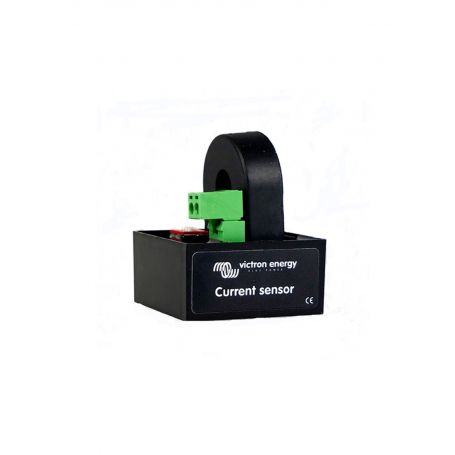

AC Current Sensor pour Multi/Quattro
Le AC Current Sensor est un capteur de courant externe utilisé pour mesurer le courant, la puissance ( VA ) et l'énergie d'un onduleur photovoltaïque connecté à l'entrée AC ou sortie d'un ou plusieurs Quattro.
Expédition sous 10 à 20 jours sur produits en stocks
Commande préparée et mise en expédition sous 10 à 20 jours sous réserve des produits en stocks
Paiement sécurisé
Les moyens de paiement proposés sont tous totalement sécurisés
Service Client
Pour toutes questions techniques, merci de nous contacter par mail à contact@levac-solar.com
Environnement & Recyclage
" Capteur de courant AC pour Multi/quattro - Victron "
Le AC Current Sensor est un capteur de courant externe utilisé pour mesurer le courant, la puissance ( VA ) et l'énergie d'un onduleur photovoltaïque connecté à l'entrée AC ou sortie d'un ou plusieurs Quattro . Ces valeurs peuvent ensuite être affichées et envoyées sur le site VRM-Victron.
Les deux fils de mesure peuvent être connectés à l'entrée AUX et / ou entrée de détection de température d'un ou plusieurs Quattro .
Equipement nécessaire
1. Le Multi - ou Quattro - doit avoir le nouveau microprocesseur : assurez-vous que le numéro de version du Firmware, comme écrit sur ??le microprocesseur , commence par 26 ou 27.
Vieux, et donc incompatible , les panneaux de contrôle auront une version de Firmware à partir de 19 ou 20 .
2. L'entrée TEMP de tous les multi et Quattros est adaptée pour le capteur de courant AC.
3. L' entrée AUX ne l'est pas toujours > voir la liste des numéros de série ci-dessous pour vérifier votre matériel .
Installation
1. Tirez l'un des fils AC de l'onduleur PV à travers le capteur de courant alternatif .
2. Connectez le capteur à l'entrée AUX ou TEMP d'un onduleur, multi ou Quattro, dans la même phase que celle mesurée par ce capteur de courant .
3. Configurez la plage de puissance avec les commutateurs DIP . Sélectionnez une puissance égale ou supérieure à la puissance maximale prévue . Par exemple: avec une installation PV 4kW, le réglage correct du commutateur DIP est 5kW.
4. Ajoutez un capteur de courant alternatif pour chaque phase de l'onduleur. Câblez-le au Multi dans la même phase.
Configuration
1. Mettez à jour le logiciel Multi ou Quattro ( 2xx ) .
Les instructions sont dans le Document VEConfigure3.
Téléchargez le via ce lien: www.victronenergy.com/support-and-downloads/software/
2. Systèmes parallèles et triphasés : configurez en premier le système en parallèle ou triphasé.
3. Ensuite, utilisez le VEConfigure3 pour ajouter et configurer l'assistant 'AC Capteur de courant ».
4. Systèmes parallèles et triphasés : ajoutez l'assistant à chaque Multi ou Quattro qui a un capteur de courant AC connecté.
5. Assurez-vous que le contrôle des couleurs utilise la version entreprise du logiciel v1.11 ou plus récent .
6. Sélectionnez le profil approprié sur le contrôle Couleur: Settings -> System setup
Modèles compatibles :
