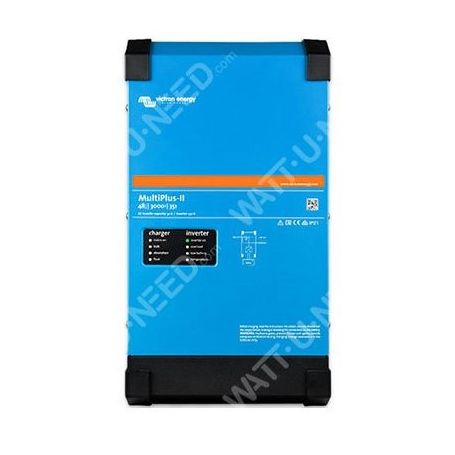

Victron MultiPlus-II 12/24/48 V 3000
Le MultiPlus-II combine les fonctions du MultiPlus et du MultiGrid.
Il présente toutes les fonctions du MultiPlus, avec une option de transformateur de courant externe pour mettre en œuvre les fonctions de PowerControl et de PowerAssist, et afin d'optimiser l'autoconsommation avec une sonde de courant externe (32 A max.).
Il dispose également de toutes les fonctions du MultiGrid avec un système contre l'îlotage et une longue liste de certifications pour de nombreux pays qui ne cesse d'augmenter.
Remarque : pendant un certain temps, ce produit a été appelé MultiGrid-II.
Expédition sous 10 à 20 jours sur produits en stocks
Commande préparée et mise en expédition sous 10 à 20 jours sous réserve des produits en stocks
Paiement sécurisé
Les moyens de paiement proposés sont tous totalement sécurisés
Service Client
Pour toutes questions techniques, merci de nous contacter par mail à contact@levac-solar.com
Environnement & Recyclage
Convertisseur / Chargeur MultiPlus-II
Un MultiPlus avec la fonctionnalité ESS (Système de stockage d'énergie)
Le MultiPlus-II est un convertisseur/chargeur multifonctionnel avec toutes les caractéristiques du MultiPlus, et une sonde de courant externe en option qui permet d'accroitre la fonction PowerControl et PowerAssist à 50 A et 100 A respectivement.Le MultiPlus-II est idéal pour des installations marines professionnelles, avec des voiliers, des véhicules et des systèmes hors-réseau terrestres.
Il est également équipé d'un système contre l'îlotage et dispose d'une longue liste de certifications pour de nombreux pays qui ne cesse d'augmenter concernant l'application ESS. Plusieurs configurations de systèmes sont possibles. Pour davantage de renseignements, consulter le manuel de Conception et d'Installation d'un système ESS.
PowerControl et PowerAssist –Amélioration de la capacité du réseau ou d'un générateur
Il est possible de paramétrer un courant maximal pour le générateur ou le réseau. Le MultiPlus-II prend alors en compte les autres charges AC et il n'utilisera que l'excédent pour la charge, évitant ainsi toute surcharge de l'alimentation du réseau ou du générateur (Fonction PowerControl).
La fonction PowerAssist donne une dimension supplémentaire au principe du PowerControl Si une forte demande de puissance de pointe est souvent requise pour une courte durée, le MultiPlus-II compensera le manque de puissance du générateur, du quai ou du réseau par l'énergie provenant de la batterie. Et lorsque la demande diminuera, l'excédent de puissance sera utilisé pour recharger les batteries.
Énergie solaire : Énergie AC disponible même en cas de défaillance du réseau
Le MultiPlus-II peut être utilisé aussi bien hors réseau que connecté à un réseau PV ou à d'autres systèmes d'énergie alternative. Il est compatible à la fois avec des contrôleurs de charge solaire et des convertisseurs reliés au réseau.
Deux sorties AC
La sortie principale a une fonction d’alimentation ininterrompue. En cas de défaillance du réseau ou de déconnexion de la puissance de quai ou du générateur, le MultiPlus-II prend la suite de l'alimentation des charges connectées. Ce transfert est si rapide (moins de 20 millisecondes) que le fonctionnement d’ordinateurs ou d’autres équipements électroniques sensibles raccordés ne sera pas perturbé.
La deuxième sortie n’est sous tension que lorsque l'alimentation CA est disponible sur l'entrée du MultiPlus-II. Des charges qui ne déchargeraient pas la batterie, comme un chauffe-eau par exemple, peuvent être connectées à cette sortie.
Puissance démultipliée grâce au fonctionnement en parallèle et en triphasé (non disponible pour les modèles de 8 et 10 k)
Jusqu'à 6 Multi peuvent fonctionner en parallèle pour obtenir davantage de puissance en sortie. Par exemple, six unités 48/5000/70 fourniront une puissance de 25 kW / 30 kVA en sortie et 420 Amps de capacité de charge.
En plus de la connexion en parallèle, trois unités d'un même modèle peuvent être configurées pour une sortie triphasée. Mais ce n'est pas tout : jusqu’à 6 séries de 3 unités peuvent être raccordées en parallèle pour un convertisseur de 75 kW / 90 kVA et plus de 1200 A de capacité de charge.
Configuration, suivi et contrôle du système sur site
Les paramètres peuvent être modifiés en quelques minutes grâce au logiciel VEConfigure (un ordinateur de bureau ou portable et une interface MK3-USB sont nécessaires).
Plusieurs options de contrôle et de supervision sont disponibles : Color Control GX, Venus GX, Octo GX, CANvu GX, ordinateur de bureau ou portable, Bluetooth (avec une clé électronique VE.Bus Smart en option), Contrôleur de batterie, Tableau de commande numérique Multi Control.
Configuration et supervision à distance
Installez un Color Control GX ou un autre produit GX pour la connexion à Internet.
Les données d'exploitation peuvent être conservées et affichées sur notre site Web gratuit VRM (Victron Remote Management).
Si des systèmes sont connectés par Ethernet, il est possible d'y accéder et de modifier leur configuration.
Application marine standard, mobile ou hors-réseau
Les charges qui doivent être éteintes lorsque la puissance d'entrée AC n'est pas disponible peuvent être raccordées à une deuxième sortie (non éteinte). Ces charges seront prises en compte par les fonctions
PowerControl et PowerAssist afin de limiter le courant d'entrée AC selon une valeur sûre si une puissance AC est disponible.
Topologie parallèle au réseau avec le contrôleur de charge solaire MPPT
Le MultiPlus-II utilisera des données provenant de la sonde de courant AC (à commander séparément) ou du wattmètre afin d'optimiser l'autoconsommation et, le cas échéant, éviter les renvois d'énergie vers le réseau. En cas d'interruption de courant, le MultiPlusII continuera à alimenter les charges cruciales.
Caractéristiques
| MultiPlus-II | 12/3000/120-32 • 24/3000/70-32 • 48/3000/35-32 | 24/5000/120-50 • 48/5000/70-50 | 48/8000/110- 100 |
48/10000/140 -100
|
| PowerControl / PowerAssist | Oui | |||
| Commutateur de transfert | 32 A | 50A | 100A | |
| Courant d'entrée AC maximal | 32 A | 50A | 100A | |
| CONVERTISSEUR | ||||
| Plage de tension d'alimentation DC | 12V - 9,5–17 V 24 V - 19–33 V 48 V – 38-66 V | |||
| Sortie | Tension de sortie : 230 VCA ± 2 % Fréquence : 50 Hz ± 0,1 % (1) | |||
| Puissance de sortie continue à 25°C (3) | 3000 VA | 5000 VA | 8000 VA | 10000 VA |
| Puissance de sortie continue à 25 °C | 2400 W | 4000 W | 6400 W | 8000 W |
| Puissance de sortie continue à 40 °C | 2200 W | 3700 W | 5500 W | 7000 W |
| Puissance de sortie continue à 65 °C | 1700 W | 3000 W | 4000 W | 6000 W |
| Puiss. de renvoi maxi. présumée | 3000 VA | 5000 VA | 8000 VA | 10000 VA |
| Puissance de crête | 5500 W | 9000 W | 15000 W | 18000 W |
| Efficacité maximale | 93 % / 94 % / 95 % | 96 % | 95 % | 96 % |
| Consommation à vide | 13 / 13 / 11 W | 18 W | 29 W | 38 W |
| Consommation à vide en mode AES | 9 / 9 / 7 W | 12 W | 19 W | 27 W |
| Puissance de charge zéro en mode Recherche | 3 / 3 / 2 W | 2 W | 3 W | 4 W |
| CHARGEUR | ||||
| Entrée AC | Plage de tension d'alimentation : 187-265 VCA Fréquence d'entrée : 45 – 65 Hz | |||
| Tension de charge « d'absorption » | 14,4 / 28,8 / 57,6 V | |||
| Tension de charge « Float » | 13,8 / 27,6 / 55,2 V | |||
| Mode stockage | 13,2 / 26,4 / 52,8 V | |||
| Courant maximal de charge de batterie | 120 /70 / 35 A | 120 / 70 A | 110 A | 140 A |
| Sonde de température de batterie | Oui | |||
| GÉNÉRAL | ||||
| Sortie auxiliaire | Oui (32 A) | Oui (50 A) | ||
| Sonde externe de courant AC (en option) | 50 A | 100 A | ||
| Relais programmable | Oui | |||
| Protection | a - g | |||
| Port de communication VE.Bus | Pour un fonctionnement en parallèle (n’est pas compatible avec les modèles de 8 et 10 k) ou triphasé, contrôle à distance et intégration du système | |||
| Port com. universel | Oui, 2x | |||
| Allumage/Arrêt (on/off) à distance | Oui | |||
| Plage de température d'exploitation | -40 à +65 °C (refroidissement par ventilateur) | |||
| Humidité (sans condensation) | maxi 95 % | |||
| BOÎTIER | ||||
| Matériau et couleur | Acier, bleu RAL 5012 | |||
| Degré de protection | IP22 | |||
| Raccordement batterie | Écrous M8 | 4 boulons M8 (2 connexions positives et 2 négatives) | ||
| Connexion 230 VCA | Bornes à vis 13 mm2 (6 AWG) | Boulons M6 | ||
| Poids | 19 kg | 30 kg | 42 kg | 49 kg |
| Dimensions (H x L x P) mm | 546 x 275 x 147 499 x 268 x 141 499 x 268 x 141 | 565 x 328 x 240 560 x 320 x 141 | 642 x 363 x 206 | 677 x 363 x 206 |
| NORMES | ||||
| Sécurité | EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1, EN-IEC 62109-2 | |||
| Émission, Immunité | EN 55014-1, EN 55014-2 EN-IEC 61000-3-2, EN-IEC 61000-3-3 IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3 | |||
