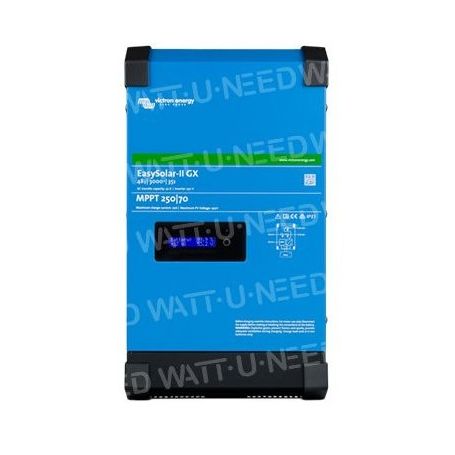

Victron EasySolar-II GX 24/3000 - 48/3000/5000
Convertisseur / Chargeur 3000VA
Les produits GX sont la solution de surveillance de pointe de Victron. La famille se compose des différents produits GX et de leurs accessoires.
Expédition sous 10 à 20 jours sur produits en stocks
Commande préparée et mise en expédition sous 10 à 20 jours sous réserve des produits en stocks
Paiement sécurisé
Les moyens de paiement proposés sont tous totalement sécurisés
Service Client
Pour toutes questions techniques, merci de nous contacter par mail à contact@levac-solar.com
Environnement & Recyclage
"Une solution d'énergie solaire tout-en-un"
Les produits GX sont la solution de surveillance de pointe de Victron. La famille se compose des différents produits GX et de leurs accessoires.
Le Victron EasySolar-II GX intègre les composants suivants
- Un puissant convertisseur/chargeur MultiPlus-II
- Un contrôleur de charge solaire SmartSolar MPPT
- Un appareil GX avec écran de 2x 16 caractères.
Ces composants sont fournis précâblés et intégrés dans un même boîtier. La plupart des installations s’en trouvent grandement simplifiées, et le gain de temps et d’argent est considérable.
Écran et Wi-Fi
L’écran lit les paramètres du contrôleur de charge solaire, de la batterie et du convertisseur.
Les mêmes paramètres sont accessibles depuis un smartphone ou un appareil avec connexion WiFi.
Le Wi-Fi peut aussi être utilisé pour configurer le système et modifier les paramètres.
Application VRM pour Wi-Fi
Permet de superviser et diriger votre système Victron Energy depuis votre smartphone et votre tablette.
Disponible pour iOS et Android.
Portail VRM
Le site internet gratuit de supervision à distance (VRM) affiche toutes les données de votre système sous forme de graphiques. Sur le portail, vous pouvez modifier les paramètres du système à distance. Vous pouvez recevoir les alertes par e-mail.
Contrôleur de charge solaire
La sortie CC du SmartSolar MPPT est câblée en parallèle avec la connexion CC du convertisseur/chargeur MultiPlus-II.
Le mécanisme marche/arrêt du MultiPlus-II contrôle aussi le SmartSolar MPPT.
L’appareil GX intégré comprend
• Une interface VE.Can. L’interface peut être utilisée pour connecter des dispositifs Victron VE.Can (comme les VE.Can MPPT), ou le port peut être reconfiguré à l’aide de la console à distance pour une utilisation avec une batterie Li-ion CAN-bus compatible.
• Un port USB
• Un port Ethernet
• Un port VE.Direct
Le dispositif GX commande le MultiPlus-II avec une connexion VE.Bus et le SmartSolar MPPT avec une connexion VE.Direct.
Topologie en ligne sur le réseau
L’EasySolar-II GX utilisera l’excès de puissance PV pour charger les batteries ou pour réinjecter l’énergie dans le réseau, et il utilisera l’énergie de la batterie ou du réseau pour pallier un manque d’énergie photovoltaïque. En cas de panne de courant, l’EasySolar-II GX se déconnectera du réseau et continuera à alimenter les charges.
Les charges qui doivent être éteintes lorsque la puissance d’entrée CA n’est pas disponible peuvent être raccordées à une deuxième sortie (non illustrée). Ces charges seront prises en compte par les fonctions PowerControl et PowerAssist afin de limiter le courant d’entrée CA à une valeur sûre.
Topologie parallèle au réseau
L’EasySolar-II GX utilisera les données de la sonde de courant CA externe (à commander séparément) ou du wattmètre pour optimiser l’autoconsommation et, si nécessaire, pour empêcher l’injection d’énergie dans le réseau. En cas de panne de courant, l’EasySolar-II GX continuera à alimenter les charges critiques.
Caractéristiques techniques
| EasySolar-II GX | 24/3000/70-32 MPPT 250/70 GX | 48/3000/35-32 MPPT 250/70 GX |
48/5000/70-50 MPPT 250/100 GX
|
| CONVERTISSEUR / CHARGEUR | |||
| PowerControl et PowerAssist | Oui | ||
| Commutateur de transfert | 32A | 50A | |
| Courant d'entrée CA maximal | 32A | 50A | |
| Sortie auxiliaire | 32A | 50A | |
| CONVERTISSEUR | |||
| Plage de tension d'alimentation | 19 – 33 V | 38 – 66 V | 38 – 66 V |
| Sortie | Tension de sortie : 230V CA +-2% Fréquence : 50 Hz +-0,1% | ||
| Puissance de sortie contin. À 25°C | 3000VA/2400W |
5000 VA / 4000 W
|
|
| Puissance de sortie contin. À 40°C/65°C | 2200W/1700W |
3700 W / 3000 W
|
|
| Puissance de renvoi max. Présumée | 2470W / 3000 VA |
4400 W / 5000 VA
|
|
| Puissance de crête | 5500W | 9000 W | |
| Efficacité maximale | 94,00% | 95% | 96ù |
| Consommation à vide | 13W | 11W | 18W |
| Consommation à vide en mode AES | 9W | 7W | 12 W |
| Puissance de charge zéro en mode Recherche | 3W | 2W | 2W |
| CHARGEUR | |||
| Entrée AC | Plage de tension d'alimentation : De 187 à 265V CA Fréquence d'entrée : De 45 à 65 Hz | ||
| Tension de charge « d'absorption » | 28.8 V | 57,6V | |
| Tension de charge « Float » | 27.6 V | 55,2 V | |
| Mode stockage | 26.4 V | 52,8V | |
| Courant de charge maximal de la batterie | 70 A | 35A | 70 A |
| Sonde de température de la batterie | Oui | ||
| Relais programmable | Oui | ||
| Protection | A-g | ||
| Port de communication VE.Bus | Pour un fonctionnement en parallèle ou triphasé, contrôle à distance et intégration du système | ||
| Port de com. Universel | Oui, 2X | ||
| CONTRÔLEUR DE CHARGE SOLAIRE | |||
| Modèle | SmartSolar MPPT 250/70-Tr |
MPPT 250/100-Tr
|
|
| Intensité de sortie maximale | 70 A | 100 A | |
| Puissance PV maximale | 2000 W | 4000 W | 5800 W |
| Tension PV maximale de circuit ouvert | 250V | ||
| Efficacité maximale | 98,00% | ||
| Autoconsommation | 20 mA | ||
| Tension de charge « d'absorption », configuration par défaut | 57,6V | ||
| Tension de charge « float », configuration par défaut | 55,2 V | ||
| Protection | A – e | ||
| GENERAL | |||
| Interfaces | BMS-Can , USB, Ethernet, VE.Direct, Wi-Fi | ||
| Interrupteur on/off à distance | Oui | ||
| Plage de température d'exploitation | De - 40 à + 55 °C (refroidissement par ventilateur) | ||
| Humidité (sans condensation) | 95% max. | ||
| BOÎTIER | |||
| Matériau et couleur | aluminium (bleu RAL 5012) | ||
| Degré de protection | IP21 | ||
| Raccordement de la batterie | Ecrous M8 | ||
| Connexion PV | Boulons M6 | ||
| Connexion CA 230V | Vis bornes 13 mm² (6 AWG) | ||
| Poids | 26 kg | 38.6 kg | |
| Dimensions (hxlxp) | 499 x 268 x 237 | 604 x 323 x 253 | |
Plusieurs logiciels sont disponibles afin de configurer et de gérer efficacement le système.
Merci de les télécharger via ces liens :
