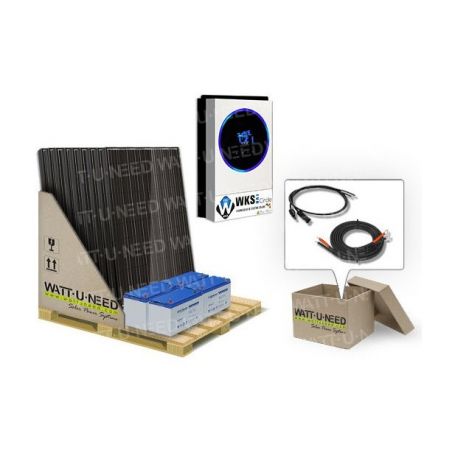

Kit autoconsommation 9 panneaux 5kVA avec stockage
Ce kit complet comprend de base
- 9xPNG Solar Panneau solaire 410Wc PNGMH54-B8 Full Black
- 1xOnduleur hybride WKS Evo Circle 5,6 kVA 48V
- 3xCâble solaire 2X4mm² avec Type MC4 (vendu au mètre - 15m)
- 1xCâble de terre 6mm² - 20m
- 4xBatterie GEL Ultracell 12V 200Ah
- 1xCâble batterie 2x25mm² - 2m
- 3xjonction batterie 25mm² avec cosses
- 1xCoffret avec fusible pour batterie - 100A
- 1xDisjoncteur Schneider mono 25A
- 1xCoffret parafoudre ZJBENY DC double 2 entrées et 1 sortie 1000V 32A + 2m de 16²
Personnalisation
N'oubliez pas de sauvegarder votre personnalisation pour pouvoir l'ajouter au panier
Expédition sous 10 à 20 jours sur produits en stocks
Commande préparée et mise en expédition sous 10 à 20 jours sous réserve des produits en stocks
Paiement sécurisé
Les moyens de paiement proposés sont tous totalement sécurisés
Service Client
Pour toutes questions techniques, merci de nous contacter par mail à contact@levac-solar.com
Environnement & Recyclage
Personnalisez votre produit
arrow_drop_downRécapitulatif :
Total :
Tous nos kits sont configurables. Dans les options vous pouvez cliquer sur le produit pour choisir un autre modèle ou changer les quantités pour adapter le kit à vos besoins. Vous pouvez également voir le détails des produits choisis directement en dessous du prix.
Ce kit est dimensionné avec pour but général d'alimenter un site isolé ou une installation autonome.
La composition de base du kit contient 9 panneaux solaires, un Onduleur Monophasé WKS Circle 5,6 kVA, les câbles solaire pour relier les panneaux à l'onduleur et de l'onduleur à votre tableau électrique, le système de montage des panneaux est disponible en option. (Le système de montage ainsi que le câblage et protections sont modifiables afin de correspondre à vos besoins).
PANNEAUX SOLAIRES :
Dans sa version de base, ce système Photovoltaïque vous apportera en moyenne 10,8kW par jour. Les productions dépendront des saisons (été/hiver) de la position géographique et de l'inclinaison des panneaux.
Nous vous invitons à consulter notre simulateur de production solaire afin de déterminer précisément ce que sera votre production solaire.
Garantie 20 ans à 80% de la puissance nominale.
ONDULEUR RESEAU :
Les onduleurs hybrides WKS sont la solution idéale pour alimenter une habitation en autoconsommation ou rendre autonome un site isolé. Cet onduleur permet d'alimenter les consommateurs jusqu'à 5000W . Le régulateur de charge MPPT 80A intégré permet de mettre jusqu'à 4000Wc de panneaux. Possibilité de lui mettre en entrée le réseau public ou un groupe électrogène pour recharger les batteries. Totalement paramétrable via l'écran LCD de l'onduleur. SAV assuré en interne, pièces détachées disponibles
Garantie 2 ans
BATTERIES:
Que puis-je espérer de mes batteries au Plomb GEL (électrolyte gélifié)?
Les batteries plombs GEL ne doivent être déchargées qu’à 50% de leur capacité sur base journalière. Par exemple, si votre parc a une capacité de 4.8kWh, il faudra veiller à ne pas consommer plus de 2.4kWh.
Afin de respecter les préconisations du fabricant, la majorité des batteries au plomb GEL ne peut supporter des décharges plus rapides qu’en 10 heures. Si vous disposez d’un parc de 4 batteries de 100Ah en 48v, et donc d’une capacité totale de 4.8kWh, vous ne devriez pas consommer plus de 480W. La production photovoltaïque instantanée est à additionner à cette valeur. Une légère marge est cependant à prévoir, effectivement une batterie plomb supporte des décharges plus rapides sur une courte durée.
Que puis-je espérer de mes batteries au Lithium ?
De manière générale, les batteries lithium peuvent être déchargées beaucoup plus rapidement que les batteries stationnaires au plomb. Elles permettent également d’utiliser une plus grande partie de leur capacité. Il est courant de pouvoir les décharger en une heure et de pouvoir utiliser jusqu’à 90% de leur capacité.
Comment connaitre la capacité de votre batterie ?
Celle-ci s’exprime en ampères heures, elle est le produit de la multiplication de la capacité (Ah) de la batterie par la tension (V) de celle-ci :
Exemple : 4 batteries de 100Ah de 12V montées en séries donneront une tension de 48V. Ces batteries auront une capacité totale de 4.8kWh
48V * 100Ah = 4800 Wh = 4.8 kWh
CÂBLE ET CONNECTEURS:
Tous les câbles et raccordement sont pré-câblés dans nos ateliers. Nos kits sont très facilement montable par des ‘débutant’ en électricité. Pour ceux qui aurait quelques réticences quant au côté technique, notre équipe technique vous assiste et vous aide tous les jours de 8h à 17h.
MONTAGE :
L'installation de ce kit est fort simple. Nos notices sont claires et permettent un montage facile sans connaissances particulières. Nous répondons à toutes vos questions avant, pendant et après l'installation de votre système.
GARANTIE :
Tous les produits ont une garantie individuelle.
Panneaux garantie 20 ans à 80% de la puissance nominale.
Onduleur WKS garantie 2 ans.
Panneau solaire
Le panneau sélectionné de base dans ce kit a été choisi en fonction de nos approvisionnements.
Vous trouverez les caractéristiques de ce dernier en allant voir sa fiche produit dans la catégorie panneaux.
Onduleur hybride WKS Evo Circle 5,6 kVA 48V
Le WKS EVO Circle est équipé d'un régulateur de charge solaire MPPT qui maximise et régule la puissance DC du panneau solaire pour charger votre parc de batteries.
La conception sans transformateur permet une conversion de puissance fiable dans un format compact. La nouvelle génération de WKS est dotée d'une fonction Wi-Fi intégrée, la surveillance mobile peut être effectuée par le biais d'applications mobiles. Les données peuvent être consultées et enregistrées dans l'onduleur, ce qui est pratique pour suivre l'état de fonctionnement de l'onduleur. Il prend également en charge la fonction USB On-The Go pour faciliter la réécriture des paramètres internes, les téléchargements de données et les mises à jour logicielles.
Caractéristiques
| Modèle | |
| Puissance nominale | 5600VA/5600W |
| Entrée | |
| Tension d'entrée AC | 170-280 VAC (pour les ordinateurs personnels) |
| Plage de tension sélectionnable | 90-280 VAC (pour les appareils ménagers) |
| Gamme de fréquence | 50Hz/60Hz (détection automatique) |
| Sortie | |
| Régulation de la tension AC (mode Batt.) | 230 VAC +/- 5 |
| Capacité de surcharge | 5s@>/=150% de charge;10s@110%~150% de charge ; 100ms @ >/=200% de charge |
| Rendement (crête) | 93% |
| Temps de transfert | 10 ms (pour les ordinateurs personnels) ; 20 ms (pour les appareils ménagers) |
| Forme d'onde | Onde sinusoïdale pure |
| Tension sortie AC | 24,3A |
| Batterie | |
| Tension de la batterie | 48 VDC |
| Tension de charge flottante | 54 VDC |
| Protection contre la surcharge | 66 VDC |
| Chargeur solaire et chargeur AC | |
| Type de chargeur solaire | MPPT |
| Puissance maximale du générateur PV | 6000W |
| Plage MPPT à la tension de fonctionnement | 120~430VDC |
| Tension maximale du circuit ouvert du PV | 450VDC |
| Courant de charge solaire maximum | 120A |
| Courant de charge CA maximum | 120A |
| Physique | |
| Dimension, D x W x H (mm) | 140x295x468 |
| Poids net (kgs) | 11.0 12.0 |
| Interface de communication | USB/RS232/RS485/Wifi/Contact sec |
| Environnement d’utilisation | |
| Humidité | 5 % à 95 %a Humidité relative (sans condensation) |
| Température de fonctionnement | De -10°C à 50°C |
| Température de stockage | De -15°C à 60°C |

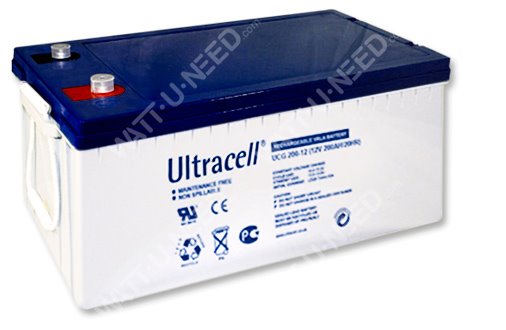

Batterie solaire GEL Ultracell 12V 200Ah
Les batteries gel sont des batteries étanches : pas d'entretien, pas d'ajout d'eau distillée. Sécurité renforcée par rapport aux batteries plomb ouvert.
Une batterie gel peut supporter la décharge à 50 % et retrouver sa capacité nominale si le temps de maintien déchargé est court. Cette série a un temps de décharge plus long par rapport à d’autres batteries. Sa conception spéciale de la plaque augmente la durée de vie de la batterie et en particulier dans les températures plus chaudes. Un séparateur au sein de la batterie permet d'améliorer ses performances. Elle dispose également d’un temps de conservation plus long.
- Tension nominale: 12V
- Capacité : 200Ah
- Dimensions : 522 x 240 x 218 mm
- Poids : 63 Kg
Ordre de connexion
1• Batteries à l'onduleur;
2• Panneaux à l'onduleur.
Fiche technique
- Nombre de panneaux
- 9 panneaux
- Puissance onduleur
- 5000VA
- Réinjection réseau
- Sans réinjection
- Stockage batterie
- Avec stockage
- Tension sortie du kit
- 230V
- Voltage
- 230V
